Nissan Micra (2002) - Reparaturanleitung: Zündverteiler aus- und einbauen
Nissan Micra (2002) - Reparaturanleitung / Zündung / Zündkerzen / Zündverteiler aus- und einbauen
Micra-generation II
Der zündverteiler wird direkt von der nockenwelle angetrieben.
Er ist am zylinderkopf auf der schwungradseite angeflanscht.
Ausbau
- Batterie-massekabel (-) von der batterie abklemmen.
Achtung: dadurch werden die elektronischen speicher gelöscht, wie zum beispiel der motorfehlerspeicher oder der radiocode. Vor dem abklemmen der batterie sollten auch die hinweise im kapitel "batterie aus- und einbauen " durchgelesen werden.

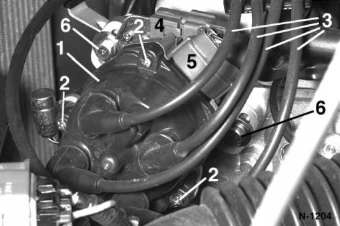

- Befestigungsschrauben - 2 - abschrauben und verteilerdeckel - 1 - komplett mit den zündkabeln - 3 - zur seite legen.
- Steckverbindungen - 4 / 5 - abziehen.
- Falls vorhanden, unterdruckleitung am zündverteiler abziehen.
- Soll der bisherige verteiler wieder eingebaut werden, lage des verteilers markieren. Dazu mit einem filzstift einen strich über verteilergehäuse und befestigungsflansch ziehen.
- Befestigungsschrauben -6- abschrauben und verteiler aus dem zylinderkopf herausziehen.
Einbau
- Dichtring am zündverteilerfuß auf beschädigung prüfen, gegebenenfalls ersetzen.
- Dichtring mit motoröl bestreichen.

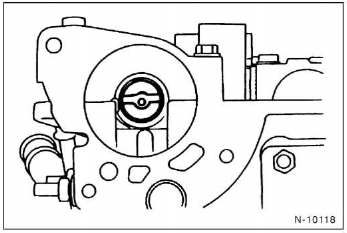

- Verteiler einsetzen, dabei darauf achten, daß der mitnehmer am verteiler in die nut der nockenwelle greift. Dazu verteiler mit leichtem druck in die verteilerbohrung drücken und gleichzeitig die verteilerwelle mit dem zündverteilerläufer verdrehen, bis diese einrastet und der verteilerläufer sich nicht mehr verdrehen läßt. Achtung: der mitnehmer des verteilers paßt nur in einer stellung in die nut der nockenwelle. Die nockenwelle muß sich in der abgebildeten stellung befinden.
- Falls erforderlich, verteilergehäuse drehen, bis die beim ausbau angebrachten markierungen zwischen gehäuse und flansch übereinstimmen. Neuen zündverteiler so ausrichten, daß die gewindebohrungen in der mitte der langlöcher stehen.
- Verteiler mit ca. 10 Nm anschrauben.
- Verteilerkappe innen reinigen, auf risse und brandspuren untersuchen, gegebenenfalls erneuern.
- Verteilerkappe aufsetzen und mit 2 schrauben anschrauben.
- Stecker aufstecken.
- Falls abgezogen, unterdruckleitung an der unterdruckdose des verteilers aufstecken.
- Batterie-massekabel ( - ) anklemmen.
- Falls vorhanden, zeituhr einstellen sowie diebstahlsicherheitscode für das radio eingeben.
- Zündzeitpunkt prüfen, gegebenenfalls einstellen.

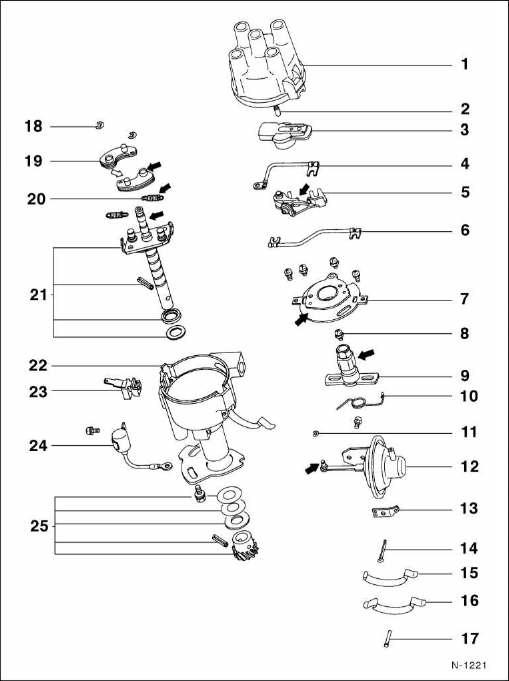

Der zündverteiler
Micra-generation I
- Verteilerdeckel
- Graphitstift
- Verteilerläufer
- Massekabel
- Unterbrechekontaktsatz
- Niederspannungsleitung
- Unterbrecherplatte, komplett
- Verteilernocken-stellschraube
- Verteilernocken, komplett
- Feder
- Sicherungsring
- Unterdruckdose
- Klemme
- Splint
- Halteklammer
- Halteklammer
- Stift
- Sicherungsring
- Fliehgewicht
- Zugfeder
- Verteilerwelle, komplett
- Verteilergehäuse
- Klemme
- Kondensator
- Ritzel-satz
→ schmierstellen für heißlagerfett
