Nissan Micra (2002) - Reparaturanleitung: Kupplungspedal / seilzug einstellen

Nissan Micra (2002) - Reparaturanleitung / Kupplung / Kupplungspedal / seilzug einstellen

Die kupplungsbetätigung ist nach jeder kupplungsreparatur einzustellen. Auch bei kupplungs- und trennschwierigkeiten ist die einstellung zu überprüfen.

Einstellen

Nissan Micra - Einstellen

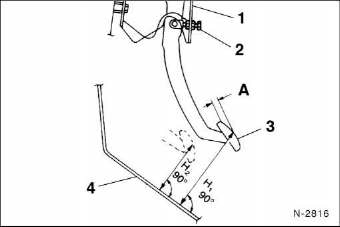

Pedalhöhe - h , - von der pedaloberseite - 3 - bis zur bitumen- lsolierschicht - 4 - messen. Dazu bodenteppich und dämmschicht zurückklappen. 1 - Konsole, 2 - pedalanschlag oder kupplungsschalter, 3 - pedalbelag. Sollwerte siehe.
Pedalhöhe durch verdrehen der anschlagschraube -2- oder, falls vorhanden, durch den kupplungsschalter einregulieren.
Vorher kontermutter (sicherungsmutter) lösen.

Kontermutter mit 20 nm festziehen.

Nissan Micra - Einstellen

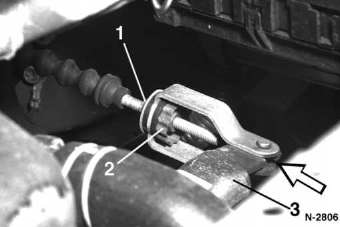

Von hand gegen den ausrückhebel - 3 - drücken (pfeil), bis ein widerstand fühlbar ist. Sollwert siehe.
Gegebenenfalls spiel einstellen. Dazu kontermutter - 1 - lösen. Mit der hand gegen den ausrückhebel -3- drücken -pfeil- bis ein widerstand fühlbar ist. Einstellmutter - 2 - festziehen. Anschließend einstellmutter um 2,5 bis 3,5 umdrehungen zurückdrehen und kontermutter mit 5 nm anziehen.
Pedalleerweg - a - (abbildung n-2816) messen. Dazu pedal leicht mit der hand niederdrücken, bis ein größerer widerstand spürbar ist. Sollwert siehe.

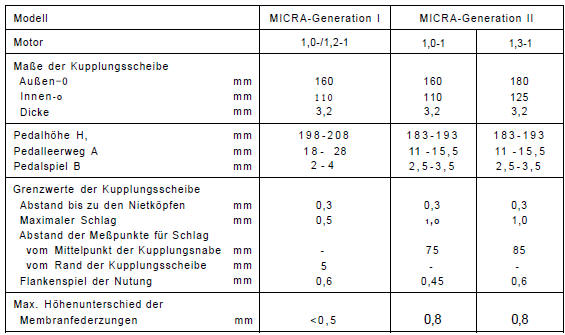

Technische daten kupplung

Nissan Micra - Technische daten kupplung

Störungsdiagnose kupplung

Störung	Ursache	Abhilfe
Kupplung rupft	Zu niedrige leerlaufdrehzahl	Leerlaufdrehzahl einstellen
	Motor- und getriebelager defekt	Prüfen, gegebenenfalls auswechseln
	Getriebe liegt in der aufhängung nicht fest	Befestigungsschrauben nachziehen
	Kupplungsseil falsch verlegt	Seilführung in ordnung bringen
	Druckplatte trägt ungleichmäßig	Druckplatte auswechseln
	Mitnehmerscheibe kein originalteil	Original-kupplungsscheibe einbauen
	Mitnehmerscheibe verschlissen oder verölt	Kupplungsscheibe prüfen
	Ausrücker drückt einseitig	Ausrückgabel- und -lager überprüfen
Kupplung rutscht	Nicht ausreichendes kupplungspedalspiel	Pedalspiel einstellen
	Kupplungsscheibe verschlissen	Dicke der kupplungsscheibe prüfen, gegebenenfalls auswechseln
	Spannung der membranfeder zu gering	Druckplatte auswechseln
	Belag verhärtet oder verölt	Kupplungsscheibe austauschen
	Kupplung wurde überhitzt	Originalteil einbauen
Gänge lassen sich schwer oder gar nicht einlegen (Kupplung trennt nicht richtig)	Belag durch abrieb verklebt	Kupplungsscheibe austauschen
	Kupplungsscheibe klemmt auf der	Kerbverzahnung reinigen, entgraten, ggf.
	Antriebswelle, kerbverzahnung trocken oder verklebt	Rost entfernen und mit MoS2-fett schmieren
	Kupplungsscheibe hat seitenschlag	Kupplungsscheibe prüfen lassen
	Kupplungspedalspiel zu groß	Kupplungspedalspiel einstellen
	Druckplatte defekt	Druckplatte auswechseln
Schwergängiges pedal Ungewöhnliche geräusche beim aus- oder einkuppeln	Pedalachse/seilzug schwergängig	Teile schmieren oder ersetzen
	Ausrücklager verschlissen	Ausrücklager auswechseln
	Lose teile im kupplungsgehäuse	Kupplung instandsetzen
