Nissan Micra (2002) - Reparaturanleitung: Trommelbremse hinten - Bremsanlage - Nissan Micra (2002)Nissan Micra (2002) - Reparaturanleitung: Trommelbremse hinten

Nissan Micra (2002) - Reparaturanleitung / Bremsanlage / Trommelbremse hinten

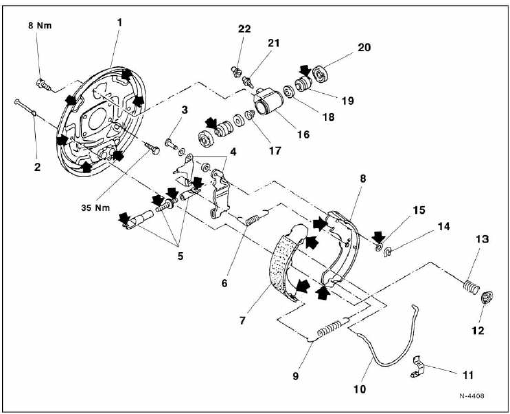

Micra-generation I

Nissan Micra - Micra-generation I


  1. Bremsträger
  2.  haltestift
  3.  drehachse für handbremshebel
  4.  handbremshebel
  5.  nachstelleinheit
  6.  feder für handbremshebel
  7. auflauf-bremsbacke
  8. ablauf-bremsbacke
  9.  rückholfeder
  10. rückholfeder
  11.  halteblech
  12.  federteller
  13. druckfeder
  14.  halteklammer
  15. beilegscheibe
  16.  radbremszylindergehäuse
  17. feder
  18.  kolbenmanschette
  19.  kolben
  20.  staubmanschette
  21.  entlüftungsventil, 8 nm
  22.  gummikappe

Achtung: folgende bauteile nach jedem ausbau erneuern: 18, 20.

Die mit schwarzem pfeil gekennzeichneten stellen dünn mit hochtemperaturfett bestreichen.

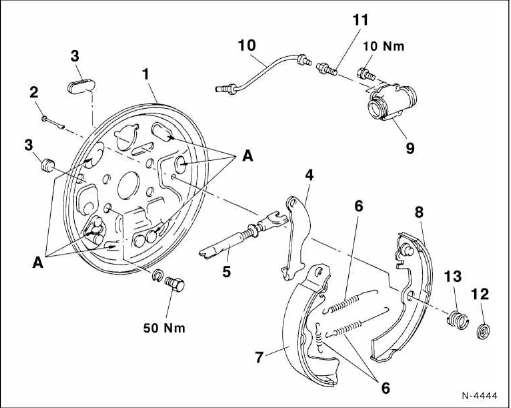

Micra-generation II

Nissan Micra - Micra-generation


  1. Bremsträger
  2.  haltestift
  3.  verschlußstopfen
  4.  handbremshebel
  5. nachstelleinheit
  6.  rückstellfedern
  7.  auflauf-bremsbacke
  8. ablauf-bremsbacke
  9.  radbremszylinder
  10.  bremsleitung
  11.  entlüftungsventil, 10 nm
  12.  federteller
  13.  druckfeder

Achtung: die mit -a- gekennzeichneten stellen dünn mit hochtemperaturfett bestreichen.

Bremssattel / bremsträger aus-und einbauen
Ausbau Rad zur radnabe mit farbe kennzeichnen. Dadurch kann das ausgewuchtete rad wieder an gleicher stelle montiert werden.  Radmuttern bei auf dem boden stehendem fahrzeug lö ...

Bremsbacken / bremstrommel hintenaus-und einbauen
Ausbau Rad zur radnabe mit farbe kennzeichnen. Dadurch kann das ausgewuchtete rad wieder an gleicher stelle montiert werden.  Radmuttern lösen, fahrzeug steht dabei auf den r&a ...
