Nissan Micra (2002) - Reparaturanleitung: Spiegelglas aus-und einbauen
Micra-generation II
Ausbau

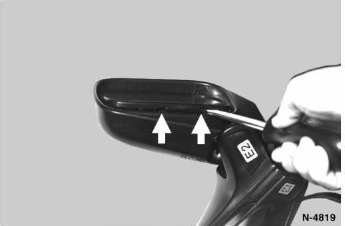

- Spiegelglas vorsichtig vom rahmen abdrücken. Dazu
schraubendreher von unten zwischen glas und spiegelrahmen
einführen und aus der halterung herausdrücken.
Die klinge des schraubendrehers mit einem lappen umwickeln, damit der spiegel nicht zerkratzt wird. Schraubendreher nicht zu weit einführen.
Einbau

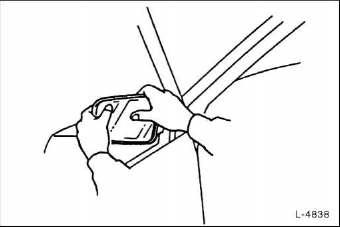

- Neues spiegelglas zuerst oben, dann unten in den rahmen einsetzen und andrücken.
Wasserkastenabdeckung aus- und einbauen
Micra-generation II
Die wasserkastenabdeckung muß beispielsweise zur demontage des scheibenwischerantriebs oder teilen der heizung ausgebaut werden.
Ausbau
- Scheibenwischerarme ausbauen.

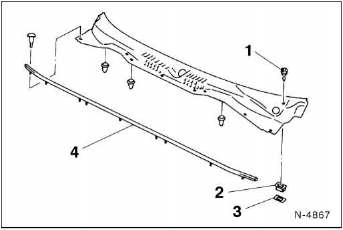

1 - Clip; 2 - tülle; 3 - dichtgummi
- Kunststoffclips mit schraubendreher heraushebeln. Bei clips des typs - 1 - zuerst clipkern herausziehen, dann ganzen clip abhebein.
- Dichtleiste - 4 - ausclipsen.
Einbau
- Abdeckung einsetzen und mit den clipsen befestigen.
Beschädigte clipse und tüllen ersetzen.

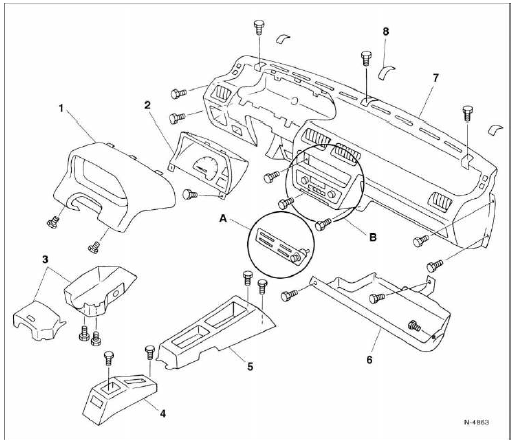

Armaturenbrett-gesamtansicht
Micra-generation II
Hinweis: vor ausbau des armaturenbretts heizungs- bedienblende -detail a- sowie radio -detail b- ausbauen, siehe kapitel "heizung" sowie "armaturen".
- Instrumentenabdeckung
- schalttafeleinsatz
- lenksäulenabdeckungen
- mittelkonsole hinten
- mittelkonsole vorn
- handschuhkasten
- armaturenbrett
- abdeckung für schraube

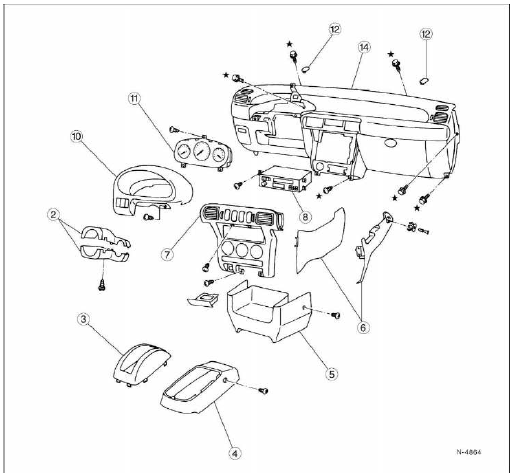

Armaturenbrett-gesamtansicht
Micra-generation II
Hinweis: teile in der numerierten reihenfolge ausbauen.
- Lenkrad (nicht abgebildet)
- lenksäulenabdeckungen
- schalthebelabdeckung
- konsole für schalthebel
- mittelkonsole
- konsolenabdeckung
- mittlere blende
- radio
- heizungsbedienung (nicht abgebildet)
- instrumentenabdeckung
- schalttafeleinsatz
- kappen
- armaturenbrett
*- schrauben für armaturenbrett

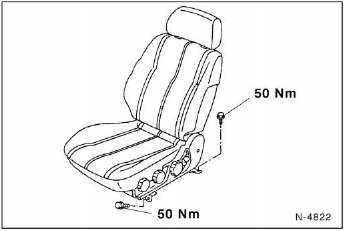

Vordersitz aus- und einbauen
Der vordersitz wird in zwei führungsschienen geführt, in denen er nach vorn und hinten verschoben werden kann.
Ausbau
- Hintere schrauben von beiden führungsschienen abschrauben.
- Sitz nach hinten schieben und vordere befestigungsschrauben herausdrehen.
- Vordersitz herausheben. Achtung: falls vorhanden, steckverbindung für sitzheizung trennen.
Einbau
- Vor dem einbau prüfen, ob der hebel für die sitzverstellung und das gelenk zur verstellung der rückenlehne frei beweglich sind. Gegebenenfalls mit mehrzweckfett schmieren.
- Sitzschienen mit mehrzweckfett schmieren.
- Vordersitz einsetzen und vorn sowie hinten anschrauben.
Anzugsdrehmoment: micra der generation i: 20 nm; micra der generation ii: 50 nm.
- Prüfen, ob sich der sitz leicht verstellen läßt und die sitzverriegelung sicher eingreift.
Tür aus- und einbauen / einstellen
Ausbau
Türverkleidung ausbauen.
Elektrische mehrfachstecker abziehen, zum beispiel für fensterhebermotor, elektrisch verstellbaren außenspiegel, zentraiverriegelung ...
Rücksitz aus- und einbauen
Ausbau
Modelle mit durchgehender rücksitzbank: rücksitzbank
an der vorderkante ruckartig nach oben ziehen. Beim
micra der generation ii dann außerdem unterhalb der
lehne 2 ...
