Nissan Micra (2002) - Reparaturanleitung: Kipphebel / Kipphebelachse aus- und einbauen
Micra-generation I
Ausbau
- Zylinderkopf ausbauen.
- Einstellschrauben für ventilspiel vollständig zurückdrehen, vorher kontermutter lösen.
![Nissan Micra - Ausbau](images/books/485/1/index.61.gif)

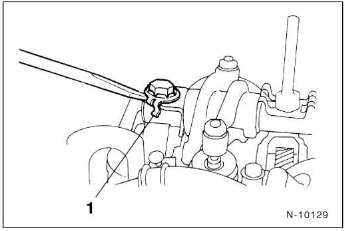

- Schraubensicherung - 1 - aufbiegen, kipphebelachse abschrauben und mit kipphebeln abnehmen. Achtung: zunächst alle schrauben va umdrehung, dann alle schrauben 1 umdrehung lösen und herausdrehen.
- Bauteile der kipphebelachse so ablegen, daß sie beim einbau an derselben stelle wieder eingebaut werden können.
Einbau
![Nissan Micra - Einbau](images/books/485/1/index.62.gif)

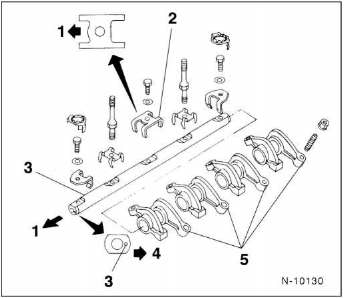

- Falls zerlegt, kipphebelachse - 3 - komplettieren. Dabei darauf achten, daß die ausbuchtung am mittleren halteblech - 2 - zur zahnriemenseite - 1 - zeigt. Achtung: vorher motoröl auf die kipphebelachse und die innenseite der kipphebel auftragen.
- Kipphebelachse -3- komplett mit kipphebeln - 5 - so einsetzen, daß die körnermarkierung - 3 - an der zur zahnriemenseite - 1 - zeigenden stirnfläche in fahrtrichtung nach vorn - 4 - zeigt.
- Befestigungsschrauben für kipphebelachse leicht von hand eindrehen.
- Prüfen, ob die ventilspiel-einstellschrauben vollständig gelöst sind.
- Schrauben für kipphebelachse von innen nach außen zunächst mit 10 nm und in der 2. Stufe mit 20 nm festziehen.
- Neue schrauben-sicherungsdeckel an den köpfen der beiden äußeren schrauben anbringen.
- Zylinderkopf einbauen,siehe.
Nockenwelle aus-und einbauen
Micra-generation I
Ausbau
- Zylinderkopf ausbauen.
- Einstellschrauben für ventilspiel vollständig zurückdrehen, vorher kontermutter lösen.
- Kipphebelachse mit kipphebeln ausbauen.
- Nockenwellenrad abschrauben. Dazu die 3 befestigungsschrauben herausdrehen und unterlegplatte abnehmen.
![Nissan Micra - Ausbau](images/books/485/1/index.63.gif)

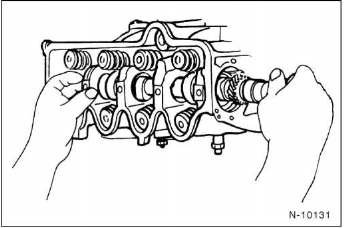

- Nockenwelle vorsichtig nach hinten (schwungradseite) aus dem zylinderkopf herausziehen.
Einbau
Micra-generation I
Achtung: allgemeingültige arbeiten sind bei der beschreibung für den motor ab '93 nachzulesen.
Ausbau
Batterie-massekabel (-) von der batterie abklemmen.
Ach ...
Alle motoren
Ausbau
Zylinderkopf ausbauen,31.
Nockenwelle(n) ausbauen, 33.
Achtung: werden teile der ventilsteuerung wieder verwendet,
müssen diese an gleicher stelle eingebaut w ...
