Nissan Micra (2002) - Reparaturanleitung: Zylinderkopf aus- und einbauen / Zylinderkopfdichtung erneuern
Micra-generation I
Achtung: allgemeingültige arbeiten sind bei der beschreibung für den motor ab '93 nachzulesen.
Ausbau
Achtung: kurbelwellen- und nockenwellenstellung dürfen danach nicht mehr verändert werden.
- Zahnriemen vom nockenwellenrad abbauen.
- Zündverteiler ausbauen.
![Nissan Micra - Ausbau](images/books/485/1/index.56.gif)

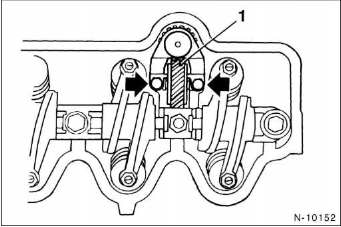

- Ölpumpen-zwischenrad - 1 - abschrauben - pfeil e - einbaulage des halteblechs mit einem filzstift markieren.
![Nissan Micra - Ausbau](images/books/485/1/index.57.gif)

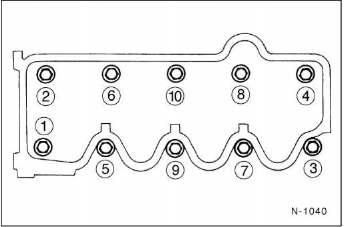

- Zylinderkopfschrauben in numerischer reihenfolge (von 1 bis 10) in 3 durchgängen lösen.
- Durchgang: alle schrauben 1/2 umdrehung lösen.
- Durchgang: alle schrauben 1 weitere umdrehung lösen.
- Durchgang: alle schrauben herausdrehen.
Achtung: der zylinderkopf kann sich verziehen oder reißen, wenn die reihenfolge beim lösen der zylinderkopfschrauben nicht eingehalten wird.
- Prüfen, ob sämtliche schläuche und leitungen, die vom zylinderkopf zum motor und aufbau führen, abgezogen sind.
- Anschließend zylinderkopf mit helfer vom motorblock abheben.
![Nissan Micra - Ausbau](images/books/485/1/index.58.gif)

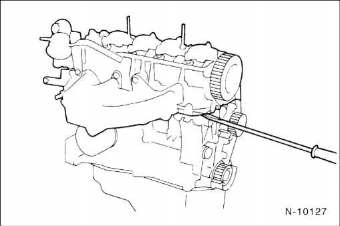

- Falls sich der zylinderkopf nicht leicht abnehmen läßt, großen schraubendreher zwischen vorstehende teile von zylinderkopf und motorblock einschieben und zylinderkopf abhebein.
Achtung: zylinderkopf nach dem ausbau nicht auf der dichtfläche absetzen, dabei könnten voll geöffnete ventile beschädigt werden. Deshalb zylinderkopf auf 2 holzleisten ablegen.
Einbau
![Nissan Micra - Einbau](images/books/485/1/index.59.gif)

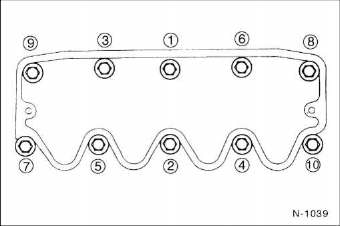

Anzugverfahren:
- Stufe: schrauben 1 bis 10 mit 60 nm festziehen.
- Stufe: schrauben von 10 nach 1 vollständig lösen.
- Stufe: schrauben 1 bis 10 mit 60 nm festziehen.
Achtung: das anziehen der zylinderkopfschrauben ist mit größter sorgfalt durchzuführen. Vor dem anziehen der schrauben sollte der drehmomentschlüssel auf seine genauigkeit überprüft werden. Außerdem ist die anzugsreihenfolge genau einzuhalten.
![Nissan Micra - Einbau](images/books/485/1/index.60.gif)
Micra-generation I
Öleinfüll-verschlußdeckel
zylinderkopfdeckel
zylinderkopfdeckeldichtung
immer ersetzen.
Kipphebel-federblech
sicherungsblech
immer er ...
Micra-generation I
Ausbau
Zylinderkopf ausbauen.
Einstellschrauben für ventilspiel vollständig zurückdrehen, vorher kontermutter lösen.
Schraubensi ...
