Nissan Micra (2002) - Reparaturanleitung: Querstabilisator aus-und einbauen
Ausbau

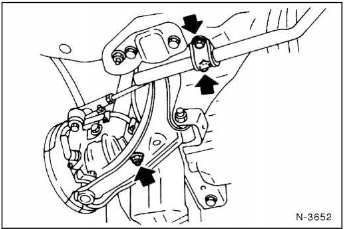

- Auf beiden seiten die lager am unterboden und an den
querlenkern abschrauben. Vorher lage der schellen für
den wiedereinbau mit farbe kennzeichnen.
- Stabilisator zusammen mit gummilagern herausnehmen.
Einbau
- Vor dem einbau gummilager prüfen, poröse oder beschädigte
lager ersetzen.
- Schellen der gummilager in gleicher lage wie ausgebaut
mit 60 nm anschrauben. Die serienmäßig angebrachte
farbmarkierung auf dem stabilisator muß neben dem
gummilager in richtung fahrzeugmitte liegen.

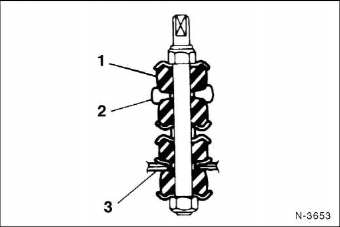

- Stabilisator-koppelstangen an den querlenkern mit 20
nm anschrauben. Dabei darauf achten, daß die gummibuchsen
- 1 - mit haltescheiben korrekt ober- und unterhalb
vom stabilisator - 2 - beziehungsweise querlenker
- 3 - sitzen abbildung.
Querlenker aus- und einbauen/prüfen
Da zum anziehen der gummilagerungen das fahrzeug auf
den rädern stehen muß, wird eine entsprechende hebebühne
oder eine grube benötigt.
Ausbau
- Fahrzeug aufbocken.
- 1,3-L-motor: querstabilisator am querlenker abschrauben.

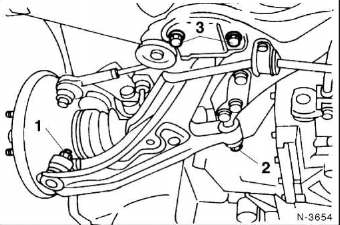

- Splint an achsgelenk - 1 - mit flachzange geradebiegen
und seitlich herausziehen. Mutter abschrauben und bolzen
nach unten mit einem handelsüblichen abdrücker,
zum beispiel hazet 779, ausdrücken.
- Schrauben - 2 - und - 3 - am vorderen und hinteren querlenkerlager
abschrauben.
Querlenker prüfen
- Gummimanschette, gummilager und querlenker auf
porosität, beschädigung und verformung sichtprüfen, gegebenenfalls
gesamtes teil ersetzen.

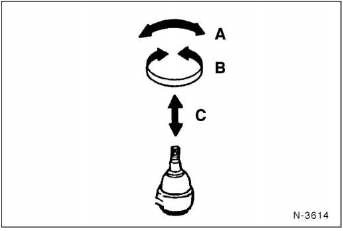

- Drehmoment - b - am kugelgelenk messen: drehmomentschlüssel
mit entsprechender befestigung ansetzen.
Kugelbolzen drehen. Bei sich drehendem kugelbolzen
das benötigte moment zur überwindung der reibungskraft
ablesen. Sollwert: 0,5 bis 3,4 nm, sonst querlenker
ersetzen.
- Gelenk kippen - a - . Das gelenk darf nicht blockiert sein.
- In senkrechter richtung - c - am kugelbolzen drücken
und ziehen. Es darf kein merkliches spiel vorhanden
sein.
- Werden die sollwerte nicht erreicht, neuteil einbauen.
Einbau
- Querlenker am aufbau und achsschenkel einsetzen,
schrauben und muttern von hand leicht anschrauben,
noch nicht festziehen.
- 1,3-L-motor: querstabilisator anschrauben.
- Fahrzeug ablassen, es muß mit vollem gewicht auf den
rädern stehen. Fahrzeug mehrmals ein- und ausfedern,
damit die radaufhängung sich setzt.

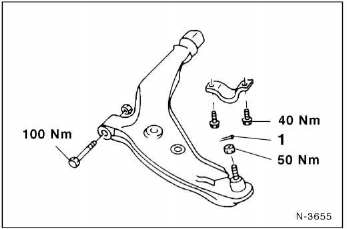

- Zuerst schelle für hinteres querlenkerlager mit 40 nm,
dann vorderes querlenkerlager mit 100 nm anziehen.
- Schraube am achsgelenk mit 50 nm anziehen. Neuen
sicherungssplint - 1 - einsetzen und an den enden umbiegen.
- Baldmöglichst vorderachse in einer fachwerkstatt vermessen
lassen.
