Nissan Micra (2002) - Reparaturanleitung: Leerlaufdrehzahl und CO-gehalt prüfen / einstellen
Da sich der co-gehalt und die leerlaufdrehzahl wechselseitig beeinflussen, müssen beide gleichzeitig kontrolliert und eingestellt werden.
Achtung: während der prüfung bzw. Einstellung darf der kühlerlüfter nicht laufen. Gegebenenfalls warten, bis der lüfter wieder abschaltet.
Prüfvorraussetzung: abgasanlage prüfen, dazu bei laufendem motor das endrohr mit einem lappen zuhalten. Alle rohranschlüsse müssen dicht sein. Achtung: bei dieser prüfung auf ausreichende belüftung achten. Es besteht sonst vergiftungsgefahr.
Achtung: kraftstoffdämpfe nicht einatmen - giftig! Benzin nicht auf glühende teile oder zündanlage spritzen. Feuergefahr!
- Motordrehzahl 2- bis 3mal auf etwa 2.000 Bis 3.000/Min erhöhen und danach wieder auf leerlaufdrehzahl absenken.
- Motor ca. 2 Minuten mit leerlaufdrehzahl laufen lassen.

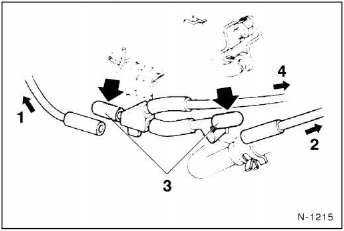

- Unterdruckschläuche zum zündverteiler - 1 - und zum leerlauf-ausgleichventil - 2 - auf der verbinderseite am ansaugkrümmer abziehen. Verschlußdeckel - 3 - auf die freien enden stecken. 4 - Zum vergaser.
- Motor zwei- oder dreimal ohne last auf 2.000 Bis 3.000/Min bringen und anschließend im leerlauf drehen lassen.

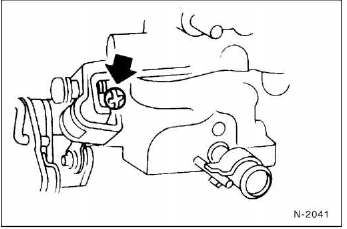

- Leerlaufdrehzahl prüfen. Die drehzahl muß unter 900/min liegen. Andernfalls drehzahl durch verdrehen der leerlaufdrehzahl-einstellschraube einstellen.
- Zündzeitpunkt prüfen, gegebenenfalls einstellen.
- Motor zwei- oder dreimal ohne last auf 2.000 Bis 3.000/Min bringen und anschließend im leerlauf drehen lassen.
- Leerlaufdrehzahl erneut prüfen, gegebenenfalls mit der leerlaufdrehzahl-einstellschraube auf den sollwert einstellen, siehe.
- Co-gehalt prüfen, sollwert siehe.
Hinweis: die grundeinstellung des gemischverhältnisses (co-gehalt) kann behelfsmäßig auch ohne co-meßgerät vorgenommen werden, zum beispiel nach einer vergaserüberholung. Dabei ist folgendermaßen vorzugehen:

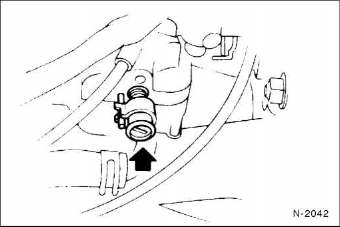

- co-einstellschraube vollständig hineindrehen. Achtung: schraube ganz vorsichtig drehen und beim geringsten widerstand aufhören. Wird die schraube zu stark hineingedreht, kann die schraubenspitze beschädigt werden, wodurch sich der co-gehalt nicht mehr korrekt einstellen läßt.
- Co-einstellschraube 2 umdrehungen herausdrehen.
- Unterdruckschläuche abziehen abbildung n-1215.
- Motor starten und im leerlauf drehen lassen.
- Motor zwei- oder dreimal ohne last auf 2.000 Bis 3.000/Min bringen und anschließend im leerlauf drehen lassen.
- Leerlaufdrehzahl mit der leerlaufdrehzahl-einstellschraube auf folgende werte einstellen: schaltgetriebe: 850 +- 50/min automatikgetriebe: 960 +- 50/min
- co-einstellschraube verdrehen, bis der motor bei höchster drehzahl einwandfrei rundläuft. Achtung: wenn dabei die drehzahl ansteigt, leerlaufdrehzahl-einstellschraube verdrehen, bis die drehzahl wieder bei 850 +- 50/min bzw. 960 +- 50/Min liegt
- leerlaufdrehzahl durch hineindrehen der co-einstellschraube auf den sollwert einstellen.
- Unterdruckschläuche aufschieben abbildung n- 1215.
