Nissan Micra (2002) - Reparaturanleitung: Fahrzeuge mit klimaanlage
Achtung: der kältemittelkreislauf der klimaanlage darf
nicht geöffnet werden. Das kältemittel enthält stoffe, die
bei hautkontakt zu erfrierungen führen können. Der motor
kann allerdings auch ausgebaut werden, ohne daß der
kältemittelkreislauf geöffnet wird.
![Nissan Micra - Fahrzeuge mit klimaanlage](images/books/485/1/index.16.gif)

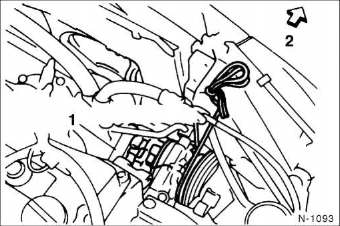

- Klimakompressor - 1 - mit halter abschrauben und mit
angeschlossenen schläuchen und draht so aufhängen,
daß der kompressor den weiteren ausbau nicht stört und
die leitungen nicht auf zug belastet werden. 2 - Pfeil
zeigt in fahrtrichtung nach vorn.
![Nissan Micra - Fahrzeuge mit klimaanlage](images/books/485/1/index.17.gif)

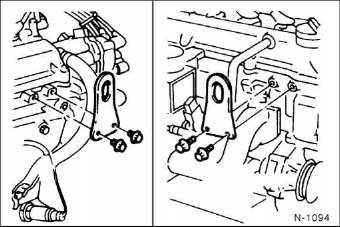

- Falls nicht eingebaut, motor-halteösen, wie in der abbildung
gezeigt, anschrauben. Die motorhalter sind in der
fachwerkstatt als ersatzteil erhältlich.
- Mittleren träger von der karosserie mit 4 schrauben abschrauben
und herausnehmen.
- Eine geeignete kette in die aufhängeösen des motors
einhängen und motor mit werkstattkran so weit anheben,
bis die beiden oberen motorlager entlastet sind.
- Sämtliche motorlager abschrauben beziehungsweise
ausbauen.
- Prüfen, ob sämtliche schläuche, leitungen und verbindungen,
die vom motor zum aufbau führen, abgezogen
sind.
![Nissan Micra - Fahrzeuge mit klimaanlage](images/books/485/1/index.18.gif)

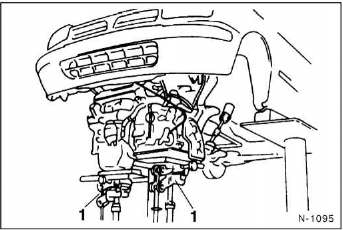

- Motor vorsichtig nach unten auf einem motor- und getriebeheber
- 1 - ablassen. Es kann auch ein werkstattwagenheber
mit holzzwischenlage verwendet werden.
Achtung: der motor muß beim ablassen sorgfältig geführt
werden, um beschädigungen am aufbau zu vermeiden.
- Getriebe von motor abbauen.
Einbau
- Motorlager, kühlmittel-, öl- und kraftstoffschläuche auf
porosität oder risse prüfen, falls erforderlich erneuern.
- Kupplungsausrücklager auf leichten lauf und ausrückhebel
auf leichtgängigkeit prüfen, gegebenenfalls erneuern.
- Kupplungs-mitnehmerscheibe auf ausreichende belagdicke
sowie belagzustand prüfen, gegebenenfalls auswechseln.
- Verzahnung der antriebswelle reinigen und mit mos2-
schmierfett schmieren.
- Getriebe an motor anflanschen.
![Nissan Micra - Einbau](images/books/485/1/index.19.gif)

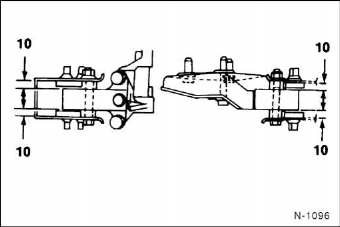

- Falls ausgebaut, obere motorhalter anschrauben. Darauf
achten, daß die schwingungsdämpfer richtig auf den
konsolen sitzen abbildung. Der abstand beträgt
jeweils 10 mm.
- Motor und getriebe mit werkstattkran vorsichtig von unten
in den motorraum einführen. Motor zu den motorlagern
ausrichten, schrauben beiziehen.
- Motor durch schüttelbewegungen spannungsfrei einrichten.
![Nissan Micra - Einbau](images/books/485/1/index.20.gif)

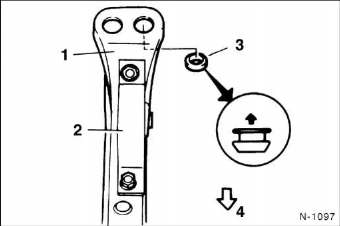

- Mittleren träger - 1 - anschrauben, dabei auf richtige
lage der gummiringe - 3 - achten abbildung. 2 -
Hinterer schwingungsdämpfer, 4 - pfeil zeigt in fahrtrichtung
nach vorn.
![Nissan Micra - Einbau](images/books/485/1/index.21.gif)

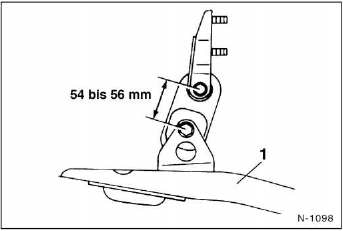

- Schaltgetriebe: höhe des unteren, vorderen schwingungsdämpfers
am mittleren träger - 1 - auf 55 +- 1 mm
einstellen.
- Sämtliche schrauben und muttern der motorlagerung
festziehen abbildung n-1099 auf.
Fahrzeuge mit klimaanlage
- Klimakompressor mit halter anschrauben.
- Generator einbauen.
- Keilriemen einbauen.
- Falls eingebaut, motor-halteösen abschrauben.
- Tachowelle am getriebe einsetzen und anschrauben.
- Schläuche für aktivkohlebehälter entsprechend der angebrachten
markierungen aufschieben.
Fahrzeuge mit servolenkung
- Flügelpumpe mit halter anschrauben.
- Keilriemen einbauen.
- Beide motortemperatursensoren anschrauben.
- Massekabel an die karosserie anschrauben.
- Motorkabelstrang am kabelstrangträger der motoraufhängung
anbauen.
- Abgasanlage anschrauben.
- Beide antriebswellen einbauen.
- Querlenker anschrauben.
- Stabilisator einbauen.
- Schaltgetriebe: schaltstange und stützstange am getriebe
befestigen.
- Automatikgetriebe: schaltseilzug mit hebel am getriebe
einhängen. Befestigungsschrauben des seilzugs am
getriebe anschrauben.
- Stecker für getriebeschalter aufschieben.
- Getriebeöl auffüllen.
- Massekabel am innenkotflügel anschrauben.
- Masseband am getriebe anschrauben.
- Unteren kühlmittelschlauch aufschieben und mit schellen
sichern. Bei automatikgetriebe zusätzlich die beiden unteren
kühlerschläuche aufschieben.
- Motor-unterbodenschutz sowie spritzbleche einbauen.
Spreizclips einsetzen und sichern. Dazu kunststoffstift
einschrauben oder einschlagen.
- Fahrzeug ablassen.
- Oberen kühlerschlauch aufschieben und mit schellen sichern.
- Kühlmittel-vorratsbehälter einsetzen und anschrauben.
- Kraftstoffleitungen entsprechend den angebrachten markierungen
aufschieben und mit schellen sichern. Dabei
den zulaufschlauch ausreichend weit über die verdickung
des kraftstoffrohres aufschieben. Die schlauchschelle
3 mm vom schlauchende entfernt anbringen.
Darauf achten, daß die schlauchschellen nicht mit den
umliegenden bauteilen in berührung kommen.
- Kupplungszug am getriebe einhängen und einstellen,
siehe.
- Gaszug am drosselklappenteil einhängen und einstellen,
siehe.
- Automatikgetriebe: kickdown-seilzug am drosselklappenteil
einbauen.
- Unterdruckschlauch für bremskraftverstärker am winkelstück
des ansaugkrümmers aufschieben und mit schelle
sichern. Festen sitz des schlauchanschlusses prüfen.
- Alle elektrischen leitungen zum motor anklemmen, beziehungsweise
anschrauben unter ausbau.
- Massekabel an der motor-einbaukonsole anschrauben.
- Luftfilter einbauen.
- Batterieträger einbauen.
- Batterie einbauen.
- Motorhaube einbauen.
- Kühlmittel auffüllen.
Der motor wird zusammen mit dem getriebe nach unten
ausgebaut. Deshalb vor dem ausbau ebenfalls das kapitel
"getriebe aus- und einbauen" durchlesen. Abgas- und ansaugkrümmer
bleiben am motor a ...
