Audi Q7 - Bedienungsanleitung: Starthilfe
Vorbereitung
Der Motor kann notfalls mit Hilfe der Fahrzeugbatterie eines anderen Fahrzeugs
gestartet werden.
Plug-in-Hybrid-Antrieb:.
Springt der Motor nicht an, weil die Fahrzeugbatterie entladen ist, können Sie
die Fahrzeugbatterie eines anderen Fahrzeugs zum Starten benutzen. Sie benötigen
dafür ein Starthilfekabel.
Beide Fahrzeugbatterien müssen 12 Volt Nennspannung haben. Die Kapazität (Ah)
der stromgebenden Fahrzeugbatterie darf nicht wesentlich unter der Kapazität der
entladenen Fahrzeugbatterie liegen.
Starthilfekabel
Verwenden Sie nur Starthilfekabel mit ausreichend großem Querschnitt. Beachten
Sie die Angaben des Herstellers.
Verwenden Sie nur Starthilfekabel mit isolierten Polzangen.
Pluskabel - Farbkennzeichnung in den meisten Fällen rot.
Minuskabel - Farbkennzeichnung in den meisten Fällen schwarz.
ACHTUNG
- Eine entladene Fahrzeugbatterie kann bereits bei Temperaturen um 0 °C gefrieren.
Tauen Sie eine gefrorene Fahrzeugbatterie unbedingt auf, bevor Sie die Starthilfekabel
anschließen - Explosions- und Verätzungsgefahr! Fahren Sie nach dem Fremdstarten
unverzüglich zu einem Fachbetrieb und lassen Sie die Fahrzeugbatterie prüfen.
- Beachten Sie die Warnhinweise bei Arbeiten im Motorraum.
Hinweis
- Zwischen den Fahrzeugen darf kein Kontakt bestehen, andernfalls könnte bereits
beim Verbinden der Pluspole Strom fließen und sich die Fahrzeugbatterie des
helfenden Fahrzeugs entladen.
- Die entladene Fahrzeugbatterie muss ordnungsgemäß am Bordnetz angeklemmt
sein.
- Schalten Sie ein etwa vorhandenes Autote-lefon aus, bzw. beachten Sie die
Gebrauchsanleitung des Autotelefons für diesen Fall.
Motor startenDie beiden Starthilfekobel müssen in der richtigen Reihenfolge angeklemmt
werden!
![](images/books/70/33/img52.jpg)

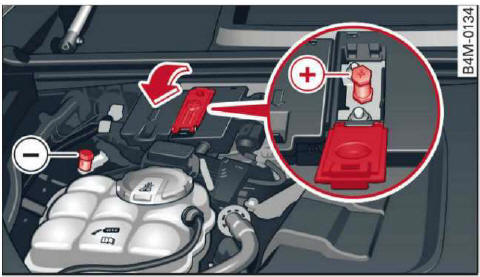

Abb. 376 Motorraum: Anschlüsse für Starthilfekabel und Ladegerät
![](images/books/70/33/img53.jpg)

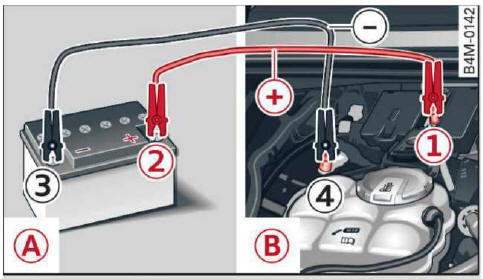

Abb. 377 Starthilfe mit der Fahrzeugbatterie eines anderen Fahrzeugs:
- stromgebend,
- entladen
Die Anschlüsse für die Starthilfe befinden sich im Motorraum.
Beachten Sie die Hinweise zur Fahrzeugbatterie .
Plug-in-Hybrid-Antrieb:.
Pluspole mit dem Pluskabel (rot) verbinden
â–º Klappen Sie die rote Abdeckung am Pluspol auf Abb. 376.
1. Befestigen Sie ein Ende des Pluskabels (rot) am Fremdstartbolzen Abb. 377
(Bolzen unter roter Abdeckung = „plus") des zu startenden
Fahrzeugs
.
2. Befestigen Sie das andere Ende des Pluskabels (rot) am Pluspol
der stromgebenden Fahrzeugbatterie
.
Minuspole mit dem Minuskabel (schwarz) verbinden
3. Befestigen Sie ein Ende des Minuskabels (schwarz) am Minuspol
der stromgebenden Fahrzeugbatterie
.
4. Befestigen Sie das andere Ende des Minuskabels (schwarz) am Fremdstartbolzen
(Bolzen mit Sechskant = „minus") des zu startenden
Fahrzeugs
.
Motor anlassen
â–º Starten Sie den Motor des helfenden Fahrzeugs
und lassen Sie ihn im Leerlauf laufen.
â–º Starten Sie jetzt den Motor des Fahrzeugs mit der entladenen Fahrzeugbatterie
.
â–º Falls der Motor nicht anspringt: Brechen Sie den Startvorgang nach 10 Sekunden
ab und wiederholen Sie ihn dann nach etwa 30 Sekunden.
â–º Nehmen Sie die Kabel bei laufenden Motoren genau in der umgekehrten Reihenfolge
wie oben beschrieben ab.
â–º Klappen Sie die rote Abdeckung am Pluspol zu.
ACHTUNG
- Die nicht isolierten Teile der Polzangen dürfen sich nicht berühren. Außerdem
darf das an den Pluspol der Fahrzeugbatterie angeklemmte Kabel nicht mit elektrisch
leitenden Fahrzeugteilen in Berührung kommen -Kurzschlussgefahr!
- Die Verschlussschrauben der Batteriezellen müssen fest verschraubt sein.
- Halten Sie Zündquellen (offenes Licht, brennende Zigaretten usw.) von den
Fahrzeugbatterien fern - Explosionsgefahr!
- Falls Sie einem anderen Fahrzeug Starthilfe gewähren, verlegen Sie die Starthilfekabel
so, dass sie nicht von sich drehenden Teilen im Motorraum des anderen Fahrzeugs
er-fasst werden können.
VORSICHT Beachten Sie, dass das zuvor
beschriebene Anschlussverfahren der Starthilfekabel darauf abgestimmt ist, dass
Ihr Fahrzeug Starthilfe erhält. Falls Sie einem anderen Fahrzeug Starthilfe gewähren,
sollten Sie das Minuskabel (-) nicht an den Minuspol der entladenen Fahrzeugbatterie,
sondern an ein massives, fest mit dem Motorblock verschraubtes Metallteil oder an
den Motorblock selbst anklemmen. Bei nicht nach außen entlüfteter Fahrzeugbatterie
des Strom empfangenden Fahrzeugs besteht Explosionsgefahr durch Knallgas!
Hinweis
- Die Fahrzeugbatterie ist nach außen entlüftet, Batteriegase werden somit
aus dem Fahrzeug abgeleitet.
- Achten Sie darauf, dass die angeschlossenen Polzangen ausreichend metallischen
Kontakt haben.
