Audi Q7 - Bedienungsanleitung: Lade-Dock
Gilt für: Fahrzeuge mit Plug-in-Hybrid-Antrieb und Lade-Dock
Abb. 126 Lade-Dock öffnen/schließen

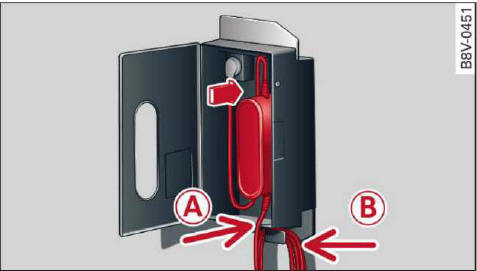

Abb. 127 Lade-Dock: Ladesystem einhängen
Sie können das Ladesystem im Lade-Dock verstauen.
Lade-Dock öffnen/schließen
► Ent-/verriegeln Sie ggf. das Lade-Dock mit dem beigelegten Schlüssel in Öffnungsstellung
bzw. Schließstellung
Abb. 126.
► Öffnen/schließen Sie die Tür des Lade-Docks.
Ladesystem in das Lade-Dock einhängen
► Öffnen Sie die Tür des Lade-Docks.
â–º Legen Sie die Bedieneinheit zuerst unten, dann oben in die Rastnasen des Lade-Docks
ein.
► Drücken Sie die Bedieneinheit nach hinten und lassen Sie sie einrasten.
► Führen Sie das Fahrzeugkabel durch die Öffnung
Abb. 127.
► Wickeln Sie die nicht benötigte Kabellänge um den Adapter
.
â–º Stecken Sie das Netzkabel in die Steckdose im Lade-Dock ein.
► Schließen Sie die Tür.
► Nach dem Laden können Sie den Fahrzeugladestecker
, Abb. 123 in die Halterung der Lade-Dock-Tür einhängen
Abb. 126.
Ladesystem aus Lade-Dock entnehmen
► Öffnen Sie die Tür des Lade-Docks.
â–º Stecken Sie das Netzkabel aus der Steckdose im Lade-Dock aus.
â–º Wickeln Sie das Kabel vom Adapter ab.
► Um die Bedieneinheit aus der Halterung zu lösen, drücken Sie die Entriegelungswippen
oberhalb der Bedieneinheit -Pfeil- Abb. 127.
Hinweis
- Halten Sie die Tür des Lade-Docks immer geschlossen.
- Legen Sie keine Gegenstände auf der Tür bzw. dem Lade-Dock ab.
