Audi Q7 - Bedienungsanleitung: Ladeclip
Gilt für: Fahrzeuge mit Plug-in-Hybrid-Antrieb und Ladeclip

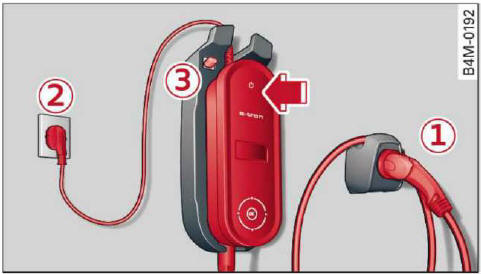

Abb. 128 Ladeclip: Ladesystem einhängen
Ladesystem in Ladeclip einhängen
â–º Legen Sie die Bedieneinheit zuerst unten, dann oben in die Rastnasen des Ladeclips ein.
► Drücken Sie die Bedieneinheit nach hinten -Pfeil- Abb. 128 und lassen Sie diese einrasten.
► Wickeln Sie die nicht benötigte Kabellänge um die Ladesteckeraufnahme
.
â–º Stecken Sie das Netzkabel in die Steckdose
.
► Nach dem Laden können Sie den Fahrzeugladestecker
, Abb. 123 in die Ladesteckeraufnahme
einhängen Abb. 128.
Ladesystem aus Ladeclip entnehmen
â–º Ziehen Sie das Netzkabel aus der Steckdose .
â–º Wickeln Sie das Kabel von der Ladesteckeraufnahme
ab.
► Um die Bedieneinheit aus der Halterung zu lösen, drücken Sie den Verriegelungsmechanismus
nach oben Abb. 128
Lade-Dock
Gilt für: Fahrzeuge mit Plug-in-Hybrid-Antrieb und Lade-Dock
Abb. 126 Lade-Dock öffnen/schließen
Abb. 127 Lade-Dock: Ladesystem einhängen
Sie können das Ladesystem im Lade-Dock verstauen.
...
Transport
Gilt für: Fahrzeuge mit Plug-in-Hybrid-Antrieb
Abb. 129 Ladetasche
â–º Verstauen Sie das Ladesystem bzw. das spezielle Ladekabel* vor jedem Transport
in der Tasche.
â–º Befestigen Sie die Tasc ...
