Audi Q7 - Bedienungsanleitung: Netz-/ Fahrzeugkabel anbringen / wechseln
Gilt für: Fahrzeuge mit Plug-in-Hybrid-Antrieb
![](images/books/70/9/img55.jpg)

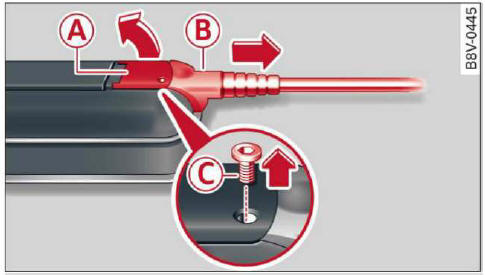

Abb. 124 Bedieneinheit: Kabel lösen
![](images/books/70/9/img56.jpg)

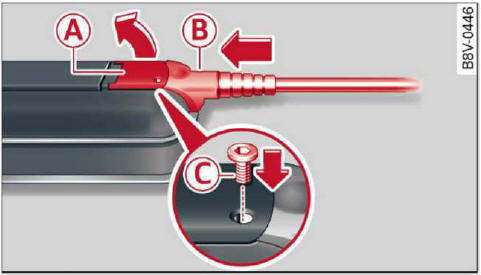

Abb. 125 Bedieneinheit: Kabel befestigen
Voraussetzungen:
â–º Der Ladevorgang der Hochvoltbatterie ist beendet.
â–º Der Fahrzeugladestecker ist aus dem Fahrzeug-ladeanschluss ausgesteckt.
â–º Der Netzstecker ist aus der Steckdose ausgesteckt.
Kabel lösen
â–º Lösen Sie ggf. die Schraube
Abb. 124 mit dem
beigelegten Schraubendreher.
â–º Heben Sie den Hebel
vollständig an.
â–º Ziehen Sie den Stecker
bis zum ersten Widerstand
heraus.
â–º Schließen Sie den Hebel
, bis er auf dem Stecker
aufliegt.
â–º Ziehen Sie den Stecker
vollständig heraus.
Kabel befestigen
â–º Heben Sie den Hebel
Abb. 125 leicht an.
â–º Schieben Sie den Stecker
bis zum ersten Widerstand
in die Bedieneinheit.
â–º Heben Sie den Hebel
vollständig an.
â–º Schieben Sie den Stecker
vollständig in die
Bedieneinheit.
â–º Schließen Sie den Hebel
.
â–º Schrauben Sie die Schraube
mit dem beigelegten
Schraubendreher fest.
ACHTUNG
- Vor dem Wechsel von Netzkabel oder Fahrzeugkabel immer das Netzkabel aus der Steckdose ausstecken.
- Vorgegebene Reihenfolge beim Ladevorgang der Hochvoltbatterie unbedingt einhalten. Fahrzeugladekabel nicht während des Ladevorgangs an der Steckdose ausstecken. Ladevorgang beenden, bevor das Fahrzeugladekabel aus der Steckdose ausgesteckt wird.
- Kabel ausschließlich in trockener Umgebung wechseln.
- Das Audi e-tron Ladesystem darf nur als Einheit aus Netzkabel, Bedieneinheit und Fahrzeugkabel verwendet werden. Wir empfehlen nur von Audi freigegebene Kabel zu verwenden.
