Audi Q7 - Bedienungsanleitung: Komfortklimaautomatik 3-Zonen / 4-Zonen

Bedienung

Gilt für: Fahrzeuge mit Komfortklimaautomatik 3-Zonen/4-Zonen

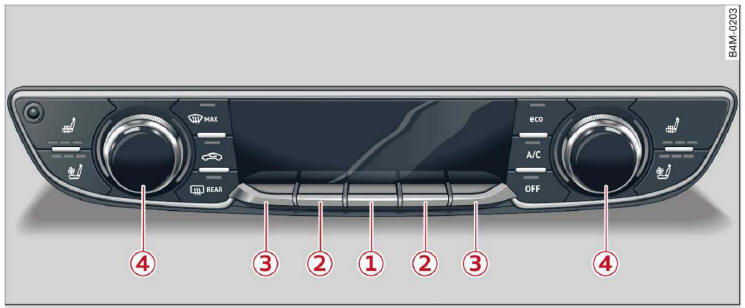

Abb. 93 Komfortklimaautomatik 3-Zonen/4-Zonen: Bedienelemente im Cockpit

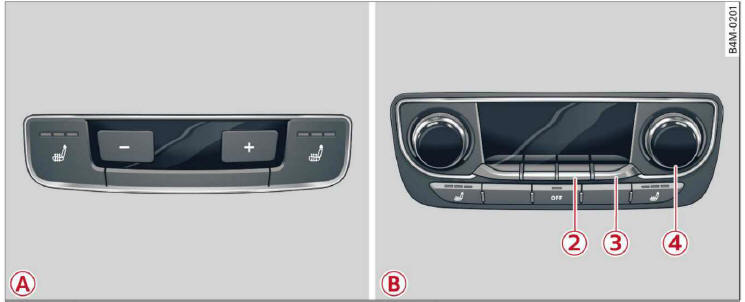

Abb. 94 Komfortklimaautomatik 3-Zonen/
Komfortklimaautomatik 4-Zonen: Bedienelemente im Fond

Die Funktionen werden durch Drücken der Drehregler, Tasten bzw. Wipptasten ein-/ausgeschal-tet. Die LED in der jeweiligen Taste bzw. dem jeweiligen Drehregler leuchtet bei eingeschalteter Funktion. Die Wipptasten im Cockpit sind berührungssensitiv. Fahrer- und Beifahrer können getrennt eingestellt werden.

Mit den Bedienelementen im Fond  Abb. 94 können Einstellungen für den Fond vorgenommen werden.

OFF Klimaanlage

Die Klimaanlage wird mit der Taste OFF ein-/aus-geschaltet. Sie wird auch eingeschaltet, wenn Sie eine andere Taste bzw. einen Drehregler drücken. Bei ausgeschalteter Klimaanlage wird die Luftzufuhr von außen gesperrt.

Gilt für: Fahrzeuge mit Komfortklimaautomatik 4-Zonen: Mit der Taste OFF im Fond wird nur die Klimatisierung im Fond ein-/ausgeschaltet.

A/C Kühlbetrieb

Der Kühlbetrieb wird durch Drücken der Taste A/C ein-/ausgeschaltet. Bei ausgeschaltete Kühlbetrieb wird die Luft nicht gekühlt und entfeuchtet. Dadurch können die Scheiben beschlagen. Bei Außentemperaturen im Minusbereich schaltet sich der Kühlbetrieb automatisch aus.

Kühlbetrieb*

Der maximale Kühlbetrieb wird mit der Taste ein-/ausgeschaltet.
Bei ausgeschaltetem Kühlbetrieb wird die Luft nicht gekühlt und entfeuchtet. Dadurch können die Scheiben beschlagen. Bei Außentemperaturen im Minusbereich schaltet sich der Kühlbetrieb automatisch aus. Bei eingeschaltetem Kühlbetrieb wird der Fahrzeuginnenraum möglichst
schnell gekühlt und entfeuchtet.

eco Betrieb*

Der eco Betrieb wird mit der Taste eco ein-/aus-geschaltet. Bei eingeschaltetem eco Betrieb arbeitet die Klimaanlage besonders verbrauchsgünstig.

Umluftbetrieb

Im Umluftbetrieb wird die Luft im Fahrzeuginnenraum umgewälzt und gefiltert. Dadurch wird weitgehend verhindert, dass verunreinigte Außenluft in den Fahrzeuginnenraum gelangt. Wir empfehlen, beim Durchfahren eines Tunnels oder im Stau den Umluftbetrieb einzuschalten .

Der Umluftbetrieb wird mit der Taste ein-/ ausgeschaltet.
Der Umluftbetrieb kann auch durch Drücken des Drehreglers oder der Taste ausgeschaltet
werden.

AUTO Automatikbetrieb

Der Automatikbetrieb sorgt für konstante Temperaturen im Fahrzeuginnenraum. Lufttemperatur, Luftmenge und Luftverteilung werden automatisch geregelt. Der Automatikbetrieb wird durch Drücken der Drehregler ein-/ausge-schaltet.

Temperatur

Durch Drehen der Drehregler® kann die Temperatur in einem Bereich von +16 °C bis +28 °C eingestellt werden. Außerhalb dieses Bereichs erscheint im Display der Klimaanlage LO oder HI. In beiden Endstellungen läuft die ständig mit maximaler Kühl- bzw. Heizleistung. Es erfolgt keine Temperaturregelung.

Gebläse

Sie können die vom Gebläse erzeugte Luftmenge manuell Ihren Bedürfnissen mit den Wipptasten anpassen. Um ein Beschlagen der Scheiben
zu verhindern und einen stetigen Luftaustausch im Fahrzeuginnenraum zu gewährleisten, sollte das Gebläse stets auf kleiner Stufe laufen. Um das Gebläse automatisch regeln zu lassen, drücken Sieden Drehregler.

Luftverteilung
Mit den Wipptasten können Sie einstellen, aus welchen
Düsen die Luft strömen soll. Drücken Sie die Wipptasten so oft, bis die gewünschte Luftverteilung im Display
des Klimabedienteils angezeigt wird. Um die Luftverteilung automatisch regeln zu lassen, drücken Sie den Drehregler .

Sitzheizung/-lüftung*

Wenn Sie die Taste drücken, ist die Sitz-heizung/-lüftung
auf der höchsten Stufe 3 eingeschaltet. Die Temperaturstufe können Sie anhand der LED's feststellen. Um die Temperatur zu reduzieren, drücken Sie erneut die Taste. Um die Sitzheizung/-lüftung auszuschalten, drücken Sie die Taste so oft, bis keine LED mehr leuchtet.

MAX Entfrosten

Die Front- und Seitenscheiben werden schnellstmöglich entfrostet bzw. von Beschlag befreit. Die maximale Luftmenge strömt überwiegend aus den Düsen unterhalb der Frontscheibe. Der Umluftbetrieb wird ausgeschaltet. Die Temperatur sollte auf 22 °C oder höher eingestellt werden. Die Temperaturregelung erfolgt automatisch.

Das Entfrosten wird mit der Taste MAX ein-/ ausgeschaltet.
Die Funktion kann auch durch Drücken des Drehreglers ausgeschaltet werden.

Gilt für: Fahrzeuge mit Frontscheibenheizung: Bei niedrigen Außentemperaturen wird die Frontscheibenheizung automatisch eingeschaltet.

Wenn Sie die Frontscheibenheizung manuell einschalten möchten, drücken Sie die Taste Die LED in der Taste blinkt.

REAR Heckscheibenheizung

Die Heckscheibenheizung wird durch Drücken der Taste eingeschaltet. Sie funktioniert nur bei laufendem
Motor und wird in Abhängigkeit von der Außentemperatur nach 10 bis 20 Minuten automatisch ausgeschaltet.

Um die Heckscheibenheizung dauerhaft einzuschalten, drücken Sie die Taste REAR länger als 3 Sekunden. Dies bleibt bis zum Ausschalten
der Zündung gespeichert.

SYNC Synchronisation

Die Funktion wird mit der Wipptaste ausgewählt.
Bei eingeschalteter Synchronisation werden die Einstellungen der Fahrer für die Beifahrer und den Fond übernommen (bis auf Sitzheizung/-lüftung*). Sobald die Einstellungen auf der Beifahrer oder im Fond geändert werden, schaltet sich die Synchronisation aus und im Display erscheint 3-Zone bzw. 4-Zone.

SET REAR Funktion

Die Funktion wird mit der Wipptaste ausgewählt.
Mit eingeschalteter Funktion können über das Klimabedienteil im Cockpit alle Einstellungen für den Fond vorgenommen werden. Gleichzeitig kann das Klimabedienteil im Fond nicht bedient werden. Die Funktion wird nach einer bestimmten Zeit automatisch oder nach Verlassen des Menüs abgeschaltet.

Luftaustrittsdüsen

Mit den Rändelrädern können die mittleren und äußeren Luftaustrittsdüsen im Cockpit und die Luftaustrittsdüsen in der Mittelkonsole hinten und in den Türpfosten geöffnet und geschlossen werden. Mit den Hebeln kann die Ausströmrichtung der Düsen verändert werden. Die Breitbanddüse wird über die Taste , Abb.
2 geöffnet/geschlossen.

Restwärme

Gilt für: Fahrzeuge mit Komfortklimaautomatik 4-Zonen

Sie können bei ausgeschalteter Zündung die Funktion Restwärme aktivieren, wenn Sie den Drehregler (linke Seite) im Cockpit drücken.
Dabei wird die Restwärme des Kühlwassers zum Heizen des Innenraums verwendet. Die Funktion Restwärme wird nach etwa 15 Minuten automatisch abgeschaltet.

ACHTUNG

• Sie sollten den Umluftbetrieb nicht über einen längeren Zeitraum eingeschaltet lassen, da keine Frischluft zugeführt wird und bei ausgeschaltetem Kühlbetrieb die Fensterscheiben beschlagen können - Unfallgefahr!
• Personen mit eingeschränkter Schmerzoder Temperaturwahrnehmung können sich bei der Benutzung der Sitzheizung Verbrennungen zuziehen. Diese Personen dürfen die Sitzheizung nicht benutzen - Verletzungsgefahr!

VORSICHT Um die Heizungselemente
der Sitzheizung nicht zu beschädigen, sollten Sie nicht auf den Sitzen knien oder sie anderweitig punktbelasten. Hinweis
Gilt für: Fahrzeuge mit Komfortklimaautomatik 4-Zonen: Wenn die elektrische Kindersicherung eingeschaltet wird, ist keine Bedienung am Fondklimabedienteil möglich. Mit der Funktion SET REAR lassen sich über das Klimabedienteil im Cockpit alle Einstellungen für den Fond vornehmen.

Grundeinstellungen

Gilt für: Fahrzeuge mit Komfortklimaautomatik 3-Zonen/4-Zonen

Die Grundeinstellungen der Klimaanlage werden im Infotainment vorgenommen.

â–º Wählen Sie im Infotainment: Taste >
Fahrzeug > linke Steuerungstaste > Klima

Sitzheizung/Sitzlüftung*

Gilt für: Fahrzeuge mit Komfortklimaautomatik 4-Zonen

Sie können für den Fahrer und Beifahrer sowie für die Fondpassagiere die Sitzheizungs-/Sitzlüf-tungsbalance einstellen.

Fußraumtemperatur

Sie können die Fußraumtemperatur kälter oder wärmer stellen.

Umluftautomatik

Bei eingeschalteter Umluftautomatik wird der Umluftbetrieb automatisch gesteuert. Falls die Scheiben beschlagen, muss die Taste MAX
gedrückt werden.

Zuheizerautomatik*

Mit dem Zuheizer wird der Innenraum schneller erwärmt.
