Opel Meriva B (2015) - Betriebsanleitung: Klimatisierungssysteme

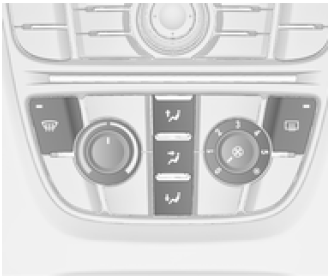

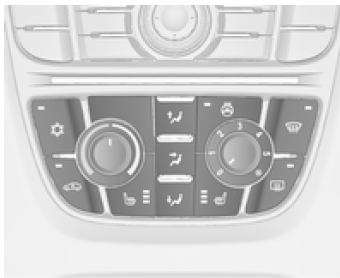

Heizung und Belüftung

Regler für:

• Temperatur
• Luftverteilung
• Gebläsegeschwindigkeit
• Entfeuchtung und Enteisung

Heckscheibenheizung .

Temperatur

Rot = warm Blau = kalt

Die Heizleistung setzt erst voll ein, wenn der Motor seine normale Betriebstemperatur erreicht hat.

Luftverteilung

= zur Windschutzscheibe und zu den
vorderen Seitenscheiben = zum Kopfbereich
über verstellbare Belüftungsdüsen = zum
Fußraum

Alle Kombinationen sind möglich.

Gebläsegeschwindigkeit

Luftstrom durch Einschalten des Gebläses auf die gewünschte Geschwindigkeit einstellen.

Entfeuchtung und Enteisung

• drücken: Gebläse schaltet
  automatisch auf eine höhere Drehzahl, die Luftverteilung wird auf die Windschutzscheibe gerichtet.
• Temperaturregler auf die wärmste Stufe stellen.
• Heckscheibenheizung einschalten.


• Seitliche Belüftungsdüsen nach Bedarf öffnen und auf die Seitenscheiben richten.

Hinweis Durch Auswahl der Einstellungen für Entfeuchtung und Enteisung wird ein Autostopp verhindert.

Durch Auswahl der Einstellungen für Entfeuchtung und Enteisung bei einem Autostopp wird der Motor automatisch wieder gestartet.

Stopp-Start-Automatik.

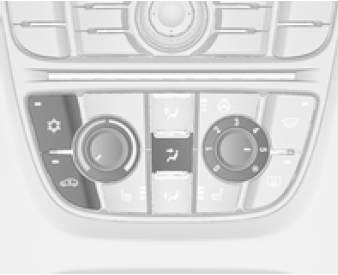

Klimaanlage

Zusätzlich zum Heizungs- und Lüftungssystem verfügt die Klimaanlage über folgende Bedienelemente:

= Kühlung
= Umluftbetrieb

Sitzheizung , Lenkradheizung
.

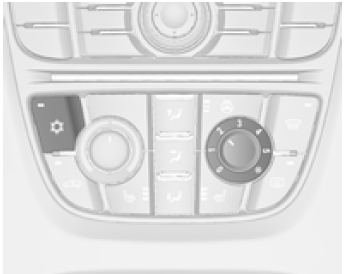

Kühlung

drücken, um die Kühlung einzuschalten.

Die Betätigung wird durch die LED auf der Taste angezeigt. Die Kühlung ist nur bei laufendem Motor und eingeschaltetem Klimatisierungsgebläse funktionsfähig.

erneut drücken, um die
Kühlung auszuschalten.

Die Klimaanlage kühlt und entfeuchtet (trocknet), sobald die Außentemperatur etwas über dem Gefrierpunkt liegt. Dabei kann sich Kondenswasser bilden, das an der Fahrzeugunterseite austritt.

Wenn keine Kühlung oder Trocknung gewünscht wird, die Kühlung aus Gründen der Kraftstoffersparnis ausschalten.

Eine aktivierte Kühlung kann Autostopps verhindern.

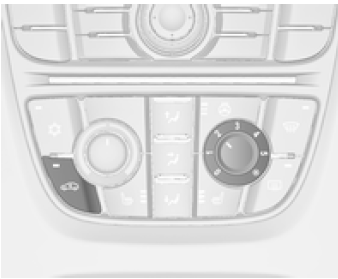

Umluftsystem

Zum Einschalten des Umluftbetriebs
drücken. Die Betätigung wird durch die LED auf der Taste angezeigt.

erneut drücken, um den Umluftbetrieb
auszuschalten.

Bei warmer und sehr feuchter Umgebungsluft kann die Windschutzscheibe von außen beschlagen, wenn ein kühler Luftstrom auf sie gerichtet wird. Bei von außen beschlagender Windschutzscheibe die Scheibenwischer einschalten und ausschalten.

Maximale Kühlung

Fenster kurz öffnen, damit die erhitzte Luft schnell entweichen kann.

• Kühlung einschalten.


• Umluftsystem einschalten.


• Luftverteilungsschalter drücken.


• Temperaturregler auf die kälteste Stufe stellen.
• Gebläsegeschwindigkeit auf die höchste Stufe stellen.
• Alle Belüftungsdüsen öffnen

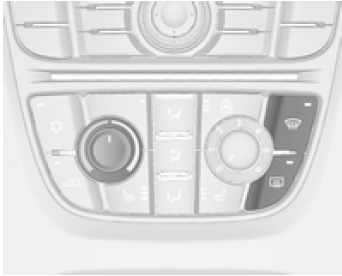

Entfeuchtung und Enteisung der Scheiben

• drücken: Gebläse schaltet automatisch
  auf eine höhere Drehzahl, die Luftverteilung wird auf die Windschutzscheibe gerichtet.
• Temperaturregler auf die wärmste Stufe stellen.
• Heckscheibenheizung einschalten.


• Seitliche Belüftungsdüsen nach Bedarf öffnen und auf die Seitenscheiben richten.

Hinweis Wird bei laufendem Motor gedrückt, so kann kein Autostopp
durchgeführt werden, bis die Taste erneut
gedrückt wird.

Wird die Taste während eines
Autostopps gedrückt, so wird der Motor automatisch wieder gestartet.

Stopp-Start-Automatik.

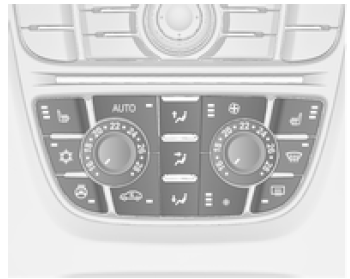

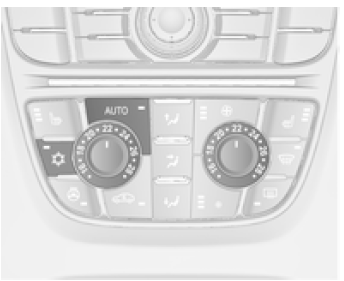

Elektronische Klimatisierungsautomatik

Die Zwei-Zonen-Klimatisierung ermöglicht verschiedene Klimatisierungstemperaturen für die Fahrerund die Beifahrerseite.

Im Automatikmodus werden die Temperatur, die Gebläsedrehzahl und die Luftverteilung automatisch geregelt.

Regler für:

• Temperatur auf Fahrerseite
• Luftverteilung
• Gebläsegeschwindigkeit
• Temperatur auf Beifahrerseite

= Kühlung AUTO = Automatikbetrieb
= Manueller Umluftbetrieb
= Entfeuchtung und Enteisung

Heckscheibenheizung , Sitzheizung
, Lenkradheizung
.

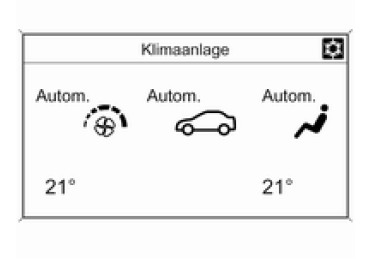

Die Klimatisierungseinstellungen sind im Graphic-Info-Display bzw. je nach Ausführung im Colour-Info-Display zu sehen. Einstellungsänderungen werden auf beiden Displays kurzzeitig über dem aktuellen Menü eingeblendet.

Die elektronische Klimatisierungsautomatik ist nur bei laufendem Motor voll betriebsbereit.

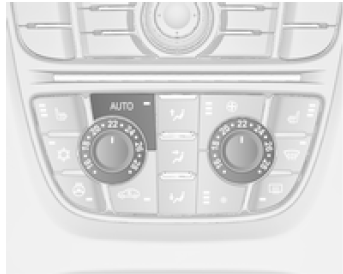

Automatikbetrieb AUTO

Grundeinstellung für höchsten Komfort:

• Auf AUTO drücken, um die Luftverteilung und die Gebläsegeschwindigkeit automatisch zu regeln.
• Öffnen Sie im Automatikmodus alle Belüftungsdüsen, um die Luftverteilung zu optimieren.
• n drücken, um optimale Kühlung und Gebläse einzuschalten. Die Betätigung wird durch die LED auf der Taste angezeigt.
• Temperaturvoreinstellungen für Fahrer und Beifahrer über linken und rechten Drehknopf festlegen.

Die empfohlene Temperatur beträgt 22 C.

Die Regulierung der Gebläsegeschwindigkeit im Automatikbetrieb kann im Menü Einstellungen geändert werden.

Fahrzeugpersonalisierung.

Temperaturvorwahl

Temperaturen können auf den gewünschten Wert eingestellt werden.

Ist die Mindesttemperatur Lo eingestellt, läuft die Klimaanlage mit maximaler Kühlung, sofern die Kühlung
eingeschaltet ist.

Bei Einstellung der Höchsttemperatur Hi arbeitet die Klimaanlage mit maximaler Heizleistung.

Hinweis Wenn
eingeschalten ist, kann eine Verringerung der eingestellten Kabinentemperatur dazu führen, dass der Motor aus einem automatischen Stopp wieder startet oder ein automatischer Stopp verhindert wird.

Stopp-Start-Automatik.

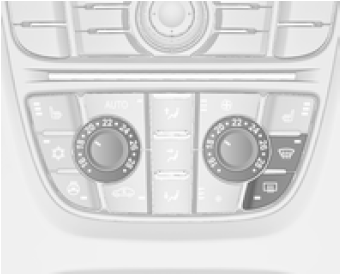

Entfeuchtung und Enteisung der Scheiben

• drücken. Die Betätigung wird durch
  die LED auf der Taste angezeigt.
• Temperatur und Luftverteilung stellen sich automatisch ein; das Gebläse läuft auf einer hohen Stufe.
• Heckscheibenheizung Ü einschalten.
• Um in den vorherigen Modus zurückzukehren, drücken. Um in den Automatikmodus
  zurückzukehren, AUTO drücken.

Die Einstellung der automatischen Heckscheibenheizung kann im Menü Einstellungen im Info Display geändert werden. Fahrzeugpersonalisierung.

Hinweis Wird bei laufendem Motor gedrückt, so kann kein Autostopp
durchgeführt werden, bis die Taste erneut
gedrückt wird.

Wird die Taste während eines
Autostopps gedrückt, so wird der Motor automatisch wieder gestartet.

Stopp-Start-Automatik.

Manuelle Einstellungen

Die Klimatisierungseinstellungen können wie folgt über Betätigung der Tasten und Drehknöpfe geändert werden. Durch Ändern einer Einstellung wird der Automatikbetrieb deaktiviert.

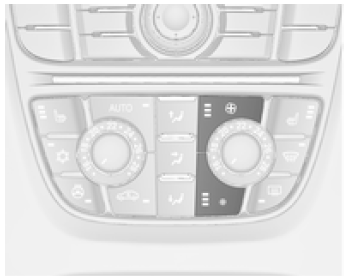

Gebläsegeschwindigkeit

Wie abgebildet untere Taste zum Senken und obere Taste zum Erhöhen der Gebläsegeschwindigkeit drücken. Die Gebläsegeschwindigkeit ist anhand der Anzahl der Segmente auf dem Display erkennbar.

Längeres Drücken der unteren Taste: Gebläse und Kühlung werden ausgeschaltet.

Längeres Drücken der oberen Taste: Das Gebläse läuft mit maximaler Drehzahl.

Rückkehr in den Automatikbetrieb: AUTO drücken.

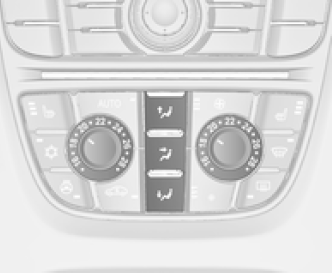

Luftverteilung

Entsprechende Taste für die gewünschte Einstellung drücken. Die Betätigung wird durch die LED auf der Taste angezeigt.

= zur Windschutzscheibe und zu den
vorderen Seitenscheiben = zum Kopfbereich
über verstellbare Belüftungsdüsen = zum
Fußraum

Alle Kombinationen sind möglich.

Zur automatischen Luftverteilung zurückkehren: AUTO drücken.

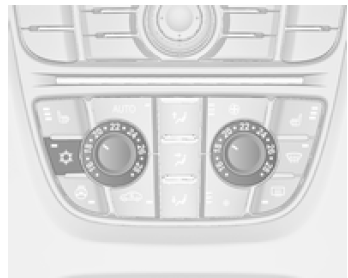

Kühlung

drücken, um die Kühlung einzuschalten.

Die Betätigung wird durch die LED auf der Taste angezeigt. Die Kühlung ist nur bei laufendem Motor und eingeschaltetem Klimatisierungsgebläse funktionsfähig.

erneut drücken, um die
Kühlung auszuschalten.

Die Klimaanlage kühlt und entfeuchtet (trocknet) ab einer bestimmten Außentemperatur.

Dabei kann sich Kondenswasser bilden, das an der Fahrzeugunterseite austritt.

Wenn keine Kühlung oder Trocknung gewünscht wird, die Kühlung aus Gründen der Kraftstoffersparnis ausschalten.

Eine aktivierte Kühlung kann Autostopps verhindern.

Stopp-Start-Automatik.

Je nach Fahrzeugausstattung zeigt das Display AC, wenn die Kühlung aktiviert oder Eco, wenn die Kühlung deaktiviert ist.

Die Aktivierung bzw. Deaktivierung des Kühlbetriebs nach Starten des Motors kann im Menü Einstellungen im Info Display geändert werden.

Fahrzeugpersonalisierung.

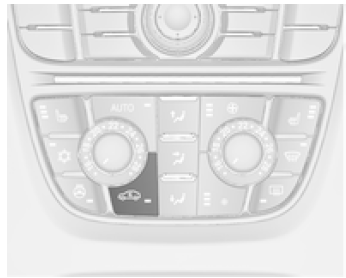

Umluftsystem

Zum Einschalten des Umluftbetriebs
drücken. Die Betätigung wird durch die LED auf der Taste angezeigt.

erneut drücken, um den Umluftbetrieb
auszuschalten.

Bei warmer und sehr feuchter Umgebungsluft kann die Windschutzscheibe von außen beschlagen, wenn ein kühler Luftstrom auf sie gerichtet wird. Bei von außen beschlagender Windschutzscheibe die Scheibenwischer einschalten und ausschalten.

Grundeinstellungen

Einige Einstellungen können im Menü "Systemeinstellungen" im Info-Display geändert werden. Fahrzeugpersonalisierung.

Zuheizer

Elektrische Zusatzheizung

Quickheat ist eine elektrische Zusatzheizung, mit der die Fahrgastzelle automatisch schneller aufgeheizt werden kann.
