Opel Meriva B (2015) - Betriebsanleitung: Laderaum
Rückenlehnen der Rücksitze umklappen
Die Rücksitz-Rückenlehne ist dreigeteilt.
Alle Sitze lassen sich einzeln umlegen und absenken, um das Fassungsvermögen des Laderaums zu erhöhen.
| Warnung Unter oder hinter den Sitzen darf nichts verstaut werden. Die betreffenden Gegenstände könnten beschädigt werden und das richtige Arretieren der Führungsschienen verhindern. |
Wenn die Rücksitzlehnen umgeklappt werden entsteht ein fast ebener Ladeboden.
| Achtung Wenn sich die äußeren Sitze in der inneren Stellung befinden, dürfen die Sitzlehnen nicht heruntergeklappt werden. Dabei könnten die Sitze beschädigt werden. |
Laderaumabdeckung gegebenenfalls ausbauen.
Die Kopfstützen durch Drücken auf beide Rastfedern nach unten drücken.

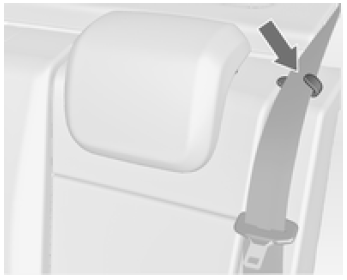

Den Sicherheitsgurt aus der Halterung an der Lehne nehmen.

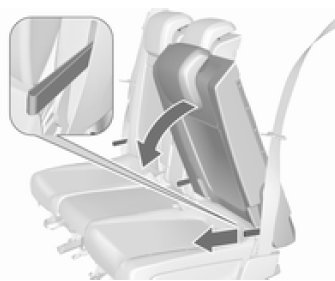

Am Griff an der Vorderseite der Lehne ziehen und die Lehne auf die Sitzfläche klappen. Der Sitz wird automatisch abgesenkt.

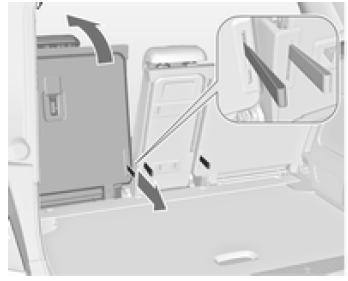

Die Rückenlehnen können auch vom Laderaum aus umgelegt werden.
Am Griff an der Rückseite der Rückenlehne ziehen und die Rückenlehne nach unten klappen.
Zum Hochklappen am Griff ziehen, die Rückenlehnen anheben und in eine aufrechte Position führen, bis sie hörbar einrasten.
| Warnung
Nach dem Hochklappen sicherstellen,
dass die Sitzlehnen sicher
eingerastet sind, bevor Sie losfahren.
Andernfalls könnten bei abruptem Bremsen oder bei einer Kollision Personen verletzt oder die Ladung oder das Fahrzeug beschädigt werden. |
Hinteres Ablagefach

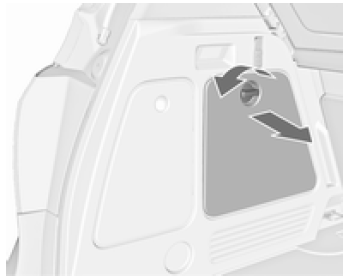

Auf der linken Seite des Laderaums befindet sich ein Ablagefach.
Den Riegel nach links drehen und die Abdeckung nach unten klappen.
Laderaumabdeckung
Keine Gegenstände auf die Abdeckung legen.

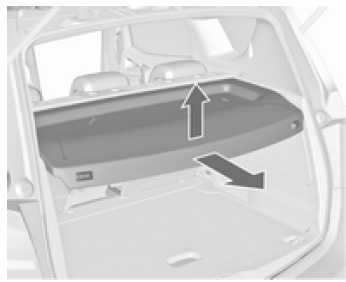

Abdeckung entfernen

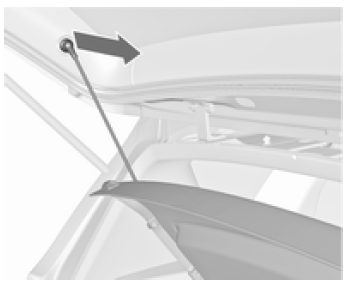

Haltebänder von Hecktür lösen.
Abdeckung hinten anheben und an der Vorderseite nach oben drücken.
Abdeckung entfernen.
Abdeckung verstauen
Haltebänder von Hecktür lösen.
Abdeckung hinten anheben und an der Vorderseite aus den seitlichen Führungen nach oben drücken.
Abdeckung hinter den Rücksitzen verstauen.

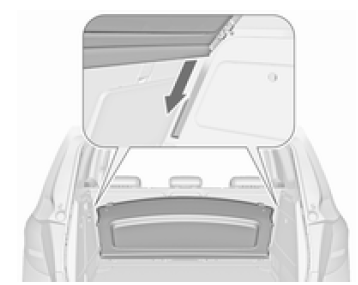

Abdeckung anbringen
Abdeckung in seitliche Führungen schieben und nach unten klappen.
Haltebänder an Hecktür anbringen.

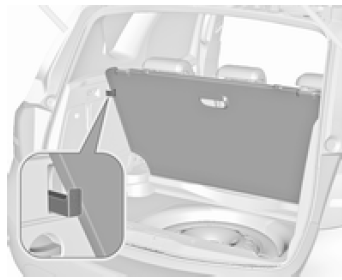

Bodenabdeckung
Die hintere Bodenabdeckung kann angehoben werden.
Nach oben klappen und die Laderaumabdeckung leicht anheben.

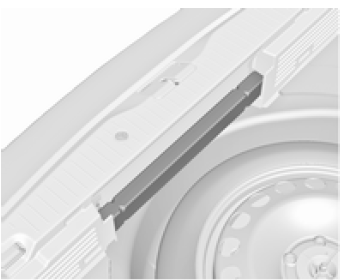

Den Haken an der linken Seitenwand des Laderaums herausziehen, um die hintere Bodenabdeckung in aufrechter Stellung zu arretieren.

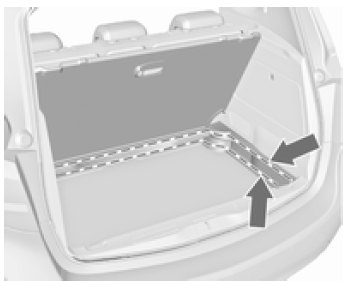

Doppelter Laderaumboden
Der doppelte Laderaumboden kann im Laderaum in zwei Positionen eingesetzt werden:
- direkt über der Abdeckung der Reserveradmulde oder der hinteren Bodenabdeckung,
- in den oberen Öffnungen des Laderaums.
Zum Entfernen den Laderaumboden an der Mulde anheben und nach hinten ziehen.
Zum Einsetzen den Laderaumboden nach vorn in die entsprechende Führung drücken und dann absenken.
In der oberen Stellung kann der Platz zwischen Laderaumboden und Abdeckung der Reserveradmulde als Stauraum genutzt werden.
In dieser Stellung entsteht bei Umlegen der Rücksitzlehnen ein fast ebener Ladeboden.
In oberer Stellung kann der doppelte Laderaumboden mit einem Maximalgewicht von 100 kg belastet werden.
In unterer Stellung kann der doppelte Laderaumboden bis zum zulässigen Maximalgewicht belastet werden.
Bei Modellen mit Reifenreparaturset kann die Reserveradmulde als zusätzlicher Stauraum genutzt werden.
Reifenreparaturset.

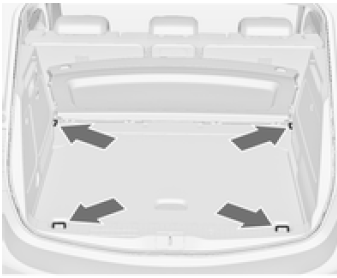

Verzurrösen
Verzurrösen dienen zum Sichern von Gegenständen gegen Verrutschen z. B. mit Verzurrgurten oder einem Gepäcknetz.
Sicherheitsnetz
Das Sicherheitsnetz kann hinter den Vordersitzen angebracht werden.
Hinter dem Sicherheitsnetz dürfen keine Insassen befördert werden.
Einbau

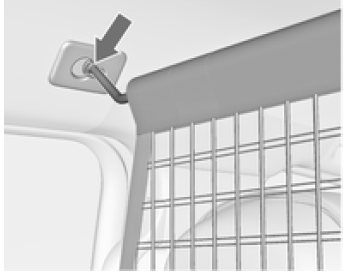

Im Dachrahmen befinden sich zwei Einbauöffnungen: Stange für das Netz an einer Seite einhängen, nach vorn drücken und einrasten lassen.
Stange ausziehen, an der anderen Seite einhängen, nach vorn drücken und einrasten lassen.

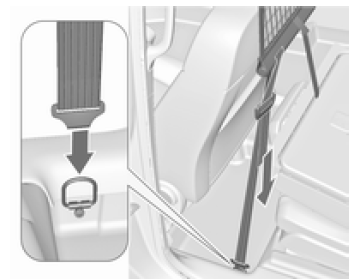

Haken der Netzspanngurte in Verzurrösen im Boden hinter den Vordersitzen einhängen. Netz durch Ziehen am losen Ende des Gurtes straffen.
An beiden Seiten einhängen und festziehen.
Ausbau
Längenversteller der Netzspanngurte nach oben kippen und Gurte auf beiden Seiten lösen. Die obere Stange auf einer Seite lösen, die andere Seite lösen und aus den Öffnungen aushängen.
Verstauen

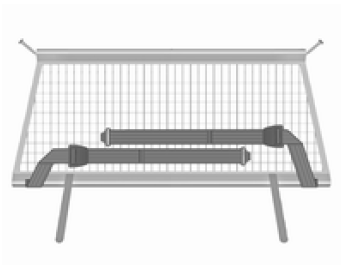

Spanngurte wie in der Abbildung dargestellt legen und am Sicherheitsnetz ausrichten.
Die obere Netzstange nach unten bis knapp über die Mitte rollen.

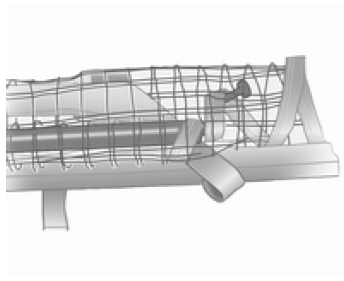

Die obere Netzstange über die Spanngurte neben die untere Netzstange legen. Die Haken an der oberen Netzstange müssen von der unteren Netzstange wegzeigen.

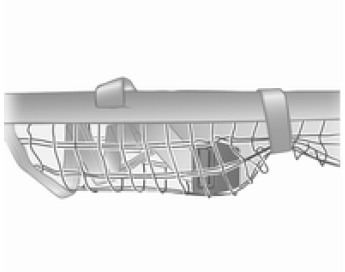

Klettband neben den Längenverstellern eng ums Netz legen. Die Längenversteller und Netzstangen müssen flach nebeneinander liegen.
Das Netz sicher im doppelten Laderaumboden des Laderaums verstauen.
Bodenabdeckung.
Ausklappbare Ablagetische
In den Rückenlehnen der Vordersitze.
Öffnen durch Ziehen nach oben bis zum Einrasten.
Einklappen durch Drücken nach unten bis zum Punkt des Widerstandes.
Keine schweren Gegenstände auf den ausklappbaren Ablagetischen ablegen.
Warndreieck
Das Warndreieck im Fach an der Rückseite des Laderaums verstauen.

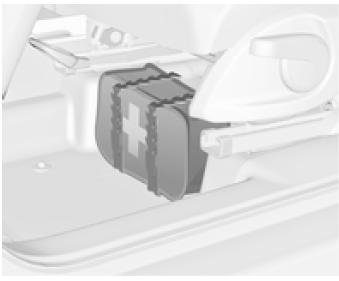

Verbandstasche
Die Verbandstasche und die Warnweste unter dem Fahrersitz verstauen.
Dazu die Gurte verwenden.

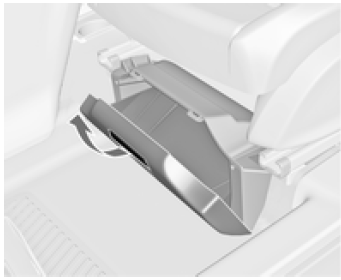

Je nach Fahrzeug befindet sich unter dem Fahrersitz ein Kasten. Am Griff ziehen und die Abdeckung nach unten klappen. Höchstlast: 1,5 kg.
Ablagefächer
Warnung
Keine schweren oder scharfkantigen
Gegenstände in den Ablagefächern
aufbewahren. Ansonsten
könnte sich bei scharfem Bremsen,
plötzlichen Lenkman& ...
Dachgepäckträger
Aus Sicherheitsgründen und zur Vermeidung von Dachbeschädigungen
empfehlen wir, das für Ihr Fahrzeug zugelassene Dachgepäckträgersystem zu
verwenden. Weitere Informationen ...
