Opel Meriva B (2015) - Betriebsanleitung: Ablagefächer
| Warnung Keine schweren oder scharfkantigen Gegenstände in den Ablagefächern aufbewahren. Ansonsten könnte sich bei scharfem Bremsen, plötzlichen Lenkmanövern oder Unfällen die Stauraumabdeckung öffnen und die Insassen könnten durch herumfliegende Gegenstände verletzt werden. |
Handschuhfach
Das Handschuhfach umfasst einen Stifthalter, einen Münzenhalter und einen Adapter für die Felgenschlösser.

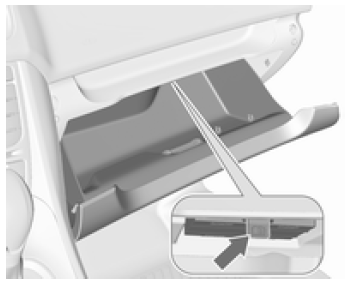

Im Handschuhfach befindet sich ein Fach für die Betriebsanleitung. Am Riegel ziehen, um das Fach zu öffnen.
Während der Fahrt sollte das Handschuhfach geschlossen sein.
Getränkehalter

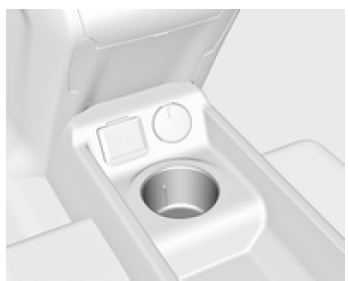

In der Mittelkonsole befindet sich ein Getränkehalter.
Abnehmbarer Getränkehalter An der unteren oder oberen Führungsschiene in der Frontkonsole lässt sich ein Getränkehalter befestigen.

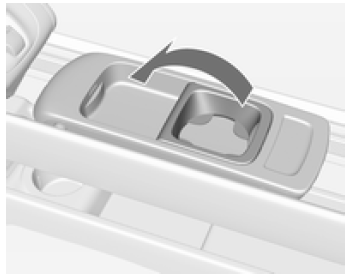

Vor der Verwendung den Rahmen aus seiner Ausgangsstellung klappen.
Hinweis Wenn in der unteren Führungsschiene der Getränkehalter und in der oberen Führungsschiene die abnehmbare Armlehne angebracht sind, muss der Rahmen vor dem Verschieben eines der Teile in die Ausgangsstellung zurückgeklappt werden.
Andernfalls können Armlehne und Getränkehalter beschädigt werden, wenn sie übereinander verschoben werden.
Armlehne.
Getränkehalter einsetzen

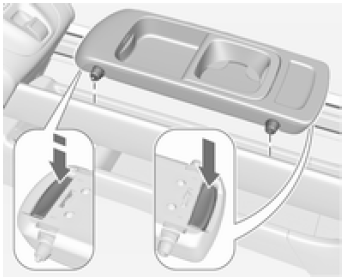

Die Knöpfe an der Vorder- und Rückseite drücken und die Führungsstifte in die obere bzw. untere Führungsschiene einsetzen. Der vordere Knopf muss fest gedrückt werden.
Die Knöpfe loslassen und den Getränkehalter bewegen, bis er hörbar einrastet.
Hinweis Getränkehalter mit Richtung wie in der Abbildung dargestellt anbringen.
Andernfalls ist der Getränkehalter möglicherweise nicht richtig eingerastet.

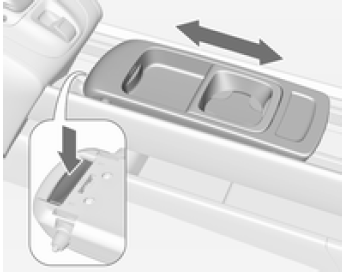

Getränkehalter verschieben
Den vorderen Knopf leicht drücken und den Getränkehalter in die gewünschte Stellung schieben. Den
Knopf loslassen und den Getränkehalter bewegen, bis er hörbar einrastet.
Getränkehalter entfernen Die Knöpfe an der Vorder- und Rückseite drücken und den Getränkehalter herausnehmen. Der vordere Knopf muss fest gedrückt werden.
Getränkehalter am Armlehnenadapter
Ein weiterer Getränkehalter ist in den Armlehnenadapter am mittleren Rücksitz integriert.
Armlehnenadapter.
Vorderes Ablagefach

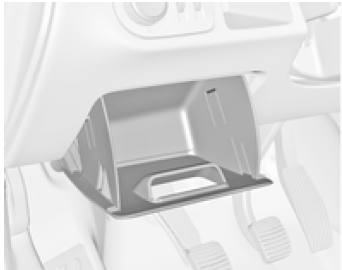

Ein Staufach befindet sich neben dem Lenkrad.

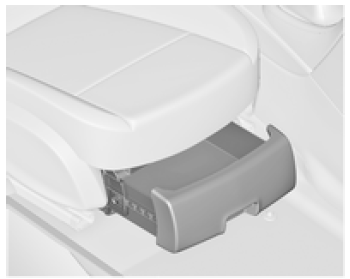

Ablagefach unter dem Sitz
Ablagefach an Griffmulde anheben und herausziehen. Maximales Tragvermögen:kg. Zum Schließen das Schubfach hineindrücken und einrasten lassen.
Ablagefach in der Armlehne
Ablagefach in der abnehmbaren Armlehne

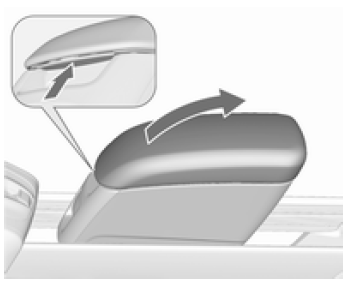

Knopf drücken und den Deckel der Armlehne nach oben klappen. Die Armlehne enthält ein Ablagefach.
Die Armlehne kann auch auf dem heruntergeklappten mittleren Hintersitz angebracht werden.
Heckträgersystem
Das Heckträgersystem (Flex-Fix- System) bietet die Möglichkeit, Fahrräder auf einem in den Fahrzeugboden integrierten herausziehbaren Träger zu befestigen. Der Transport anderer Gegenstände ist nicht zulässig.
Die Höchstlast des Heckträgersystems beträgt 40 kg. Die Höchstlast pro Fahrrad beträgt 20 kg.
Der Achsabstand des Fahrrads darf maximal 1,2 Meter betragen. Andernfalls ist kein sicheres Befestigen des Fahrrads möglich.
Bei Nichtgebrauch kann das Heckträgersystem in den Fahrzeugboden zurückgeschoben werden.
An den Fahrrädern dürfen sich keine Gegenstände befinden, die sich während des Transports lösen könnten.
| Achtung
Fahrräder mit Karbontretkurbeln
nicht an Fahrradträgern befestigen.
Die Fahrräder könnten beschädigt werden. |
Ausfahren Hecktür öffnen.
| Warnung Es darf sich niemand im Ausfahrbereich des Heckträgersystems aufhalten, Verletzungsgefahr. |

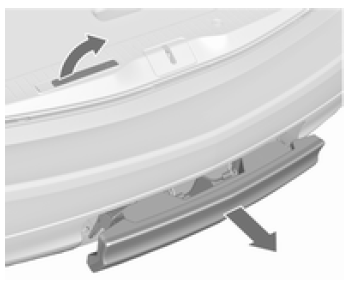

Entriegelungshebel nach oben ziehen.

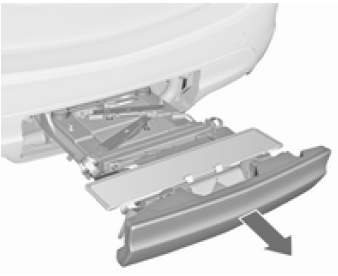

Das System rastet aus und fährt schnell aus dem Stoßfänger.

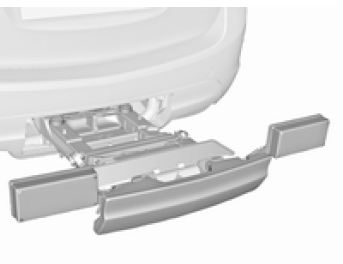

Das Heckträgersystem vollständig bis zum hörbaren Einrasten herausziehen.
Sicherstellen, dass ein Einschieben des Heckträgersystems ohne erneutes Ziehen des Entriegelungshebels nicht möglich ist
| Warnung Lasten dürfen nur dann am Heckträgersystem befestigt werden, wenn das System ordnungsgemäß eingerastet ist. Ist das Heckträgersystem nicht ordnungsgemäß eingerastet, keine Lasten am System befestigen und das System zurückschieben. Hilfe einer Werkstatt in Anspruch nehmen. |
Rückleuchten montieren

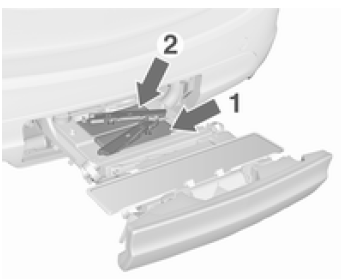

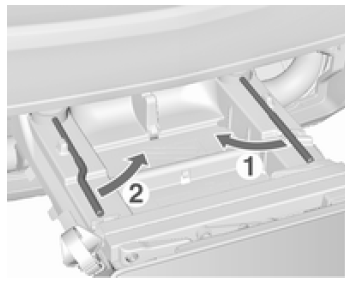

Zuerst die hintere Rückleuchte (1), dann die vordere (2) Rückleuchte aus den Ablagemulden entnehmen.
Den Leuchtenhalter an der Rückseite der Rückleuchte vollständig ausklappen.

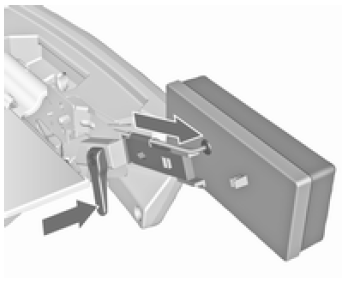

Spannhebel nach unten drücken und Lampenträger in die Halterung drücken, bis er einrastet.
Vorgang für beide Rückleuchten durchführen.
Position von Kabel und Leuchte prüfen, um sicherzustellen, dass sie korrekt montiert sind und fest sitzen.
Heckträgersystem arretieren

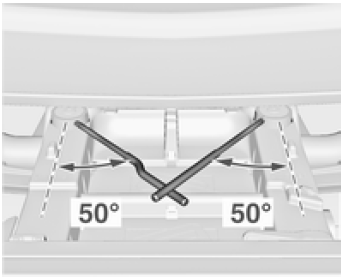

Erst den rechten Spannhebel (1) und dann den linken Spannhebel (2) schwenken, bis ein Widerstand zu spüren ist.
Das Heckträgersystem ist verriegelt, wenn die Spannhebel zu etwa 50 eingeschwenkt sind. Nur dann ist eine sichere Funktion gewährleistet.
Hinweis Die Hecktür schließen.

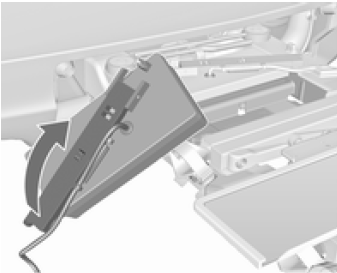

Nummernschildhalter ausklappen
Den Halter für das Nummernschild ausklappen.
Nummernschild vor dem ersten Benutzen des Heckträgersystems anbringen.
Tretkurbelaufnahmen ausklappen

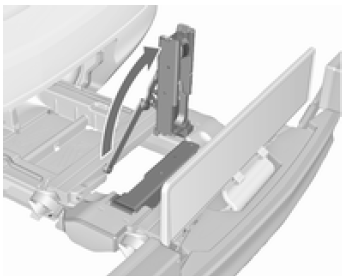

Eine oder beide Tretkurbelaufnahmen nach oben klappen, bis die diagonale Stütze einrastet.

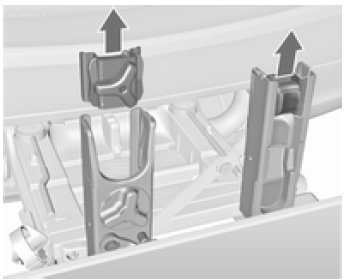

Die Tretkurbelfixierungen aus den Tretkurbelaufnahmen nehmen.
Einstellen des Heckträgersystems auf ein Fahrrad
Entriegelungshebel drücken und Radaufnahmen herausziehen.

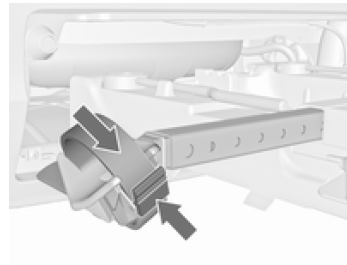

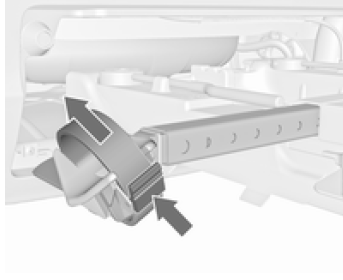

Entriegelungshebel am Spannband drücken und Spannband herausziehen.
Fahrrad zur Befestigung vorbereiten
Hinweis Die maximale Breite für die Tretkurbelaufnahme beträgt 38,3 mm und die maximale Tiefe 14,4 mm.

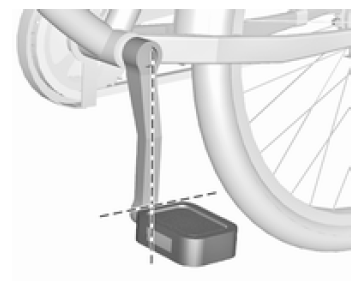

Das linke Pedal (ohne Kettenblatt) senkrecht nach unten drehen. Das Pedal an der linken Tretkurbel muss waagerecht stehen.
Das vordere Fahrrad muss mit dem Vorderrad nach links stehen.
Das hintere Fahrrad muss mit dem Vorderrad nach rechts stehen.

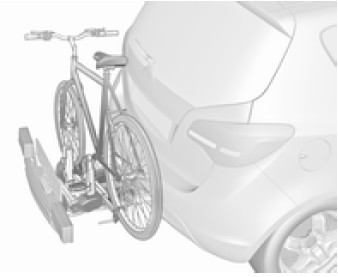

Fahrrad am Heckträgersystem befestigen

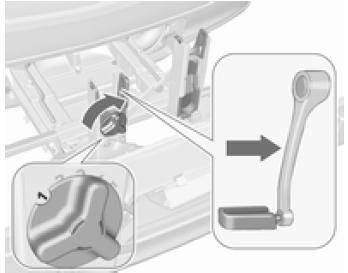

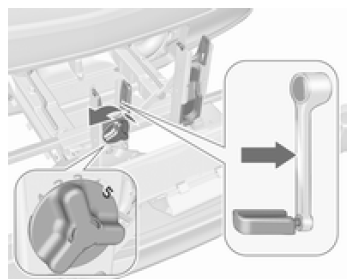

Mit dem Drehgriff an der Tretkurbelaufnahme die verstellbare Tretkurbelanlage grob an die Kröpfung der Tretkurbel anpassen.
Bei geraden Tretkurbeln am Fahrrad Tretkurbelanlage vollständig herausdrehen (Position 5).
Bei gekrümmten Tretkurbeln am Fahrrad Tretkurbelanlage vollständig hineindrehen (Position 1).

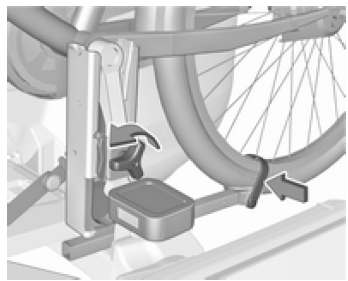

Fahrrad aufsetzen. Dabei muss die Tretkurbel wie in der Abb. dargestellt in den Schacht der Tretkurbelaufnahme gesetzt werden
| Achtung Darauf achten, dass das Pedal nicht die Oberfläche des Heckträgersystems berührt. Andernfalls könnte die Kurbelgarnitur während des Transports beschädigt werden. |

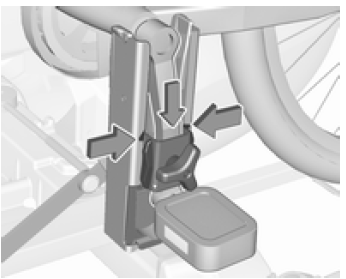

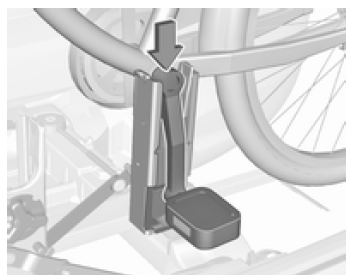

Tretkurbelfixierung von oben in die jeweils äußere Schiene der Tretkurbelaufnahme einführen und mindestens bis unter die Einkerbung nach unten schieben.
Tretkurbel durch Drehen der Klemmschraube an der Tretkurbelfixierung festklemmen.

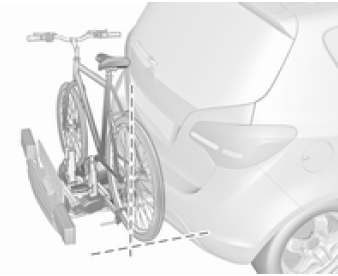

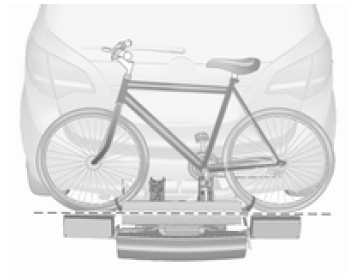

Die Radaufnahmen so positionieren, dass das Fahrrad sich etwa in horizontaler Position befindet. Der Abstand zwischen den Pedalen und der Hecktür sollte dabei mindestens 5 cm betragen.
Beide Fahrradreifen müssen in den Radaufnahmen stehen.
| Achtung Achten Sie darauf, die Radaufnahmen so weit wie erforderlich herauszuziehen, damit beide Fahrradreifen in den Aussparungen positioniert werden können. Eine horizontale Befestigung des Fahrrads kann andernfalls nicht gewährleistet werden. Ein Missachten dieser Anweisung kann dazu führen, dass die Fahrradräder durch heiße Abgase beschädigt werden. |

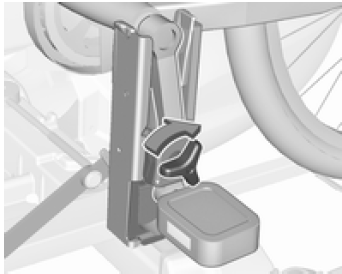

Fahrrad in Fahrzeuglängsrichtung ausrichten: Tretlagerfixierung etwas lösen.
Mit dem Drehgriff an der Tretkurbelaufnahme Fahrrad senkrecht stellen.
Wenn sich die Fahrräder gegenseitig behindern, kann die Stellung der Fahrräder zueinander durch Verstellen der Radaufnahmen sowie des Drehgriffs an der Tretkurbelaufnahme so weit verändert werden, dass sich die Fahrräder nicht mehr berühren. Dabei auf genügend Abstand zum Fahrzeug achten.

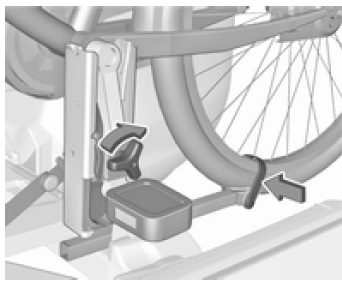

Die Klemmschraube der Tretlagerfixierung bis zum Maximalpunkt von Hand festziehen.
Beide Fahrradreifen mit Spannbändern an den Radaufnahmen sichern.
Prüfen, ob das Fahrrad fest sitzt.
| Achtung Der Spalt zwischen Fahrrad und Fahrzeug muss mindestens 5 cm betragen. Ggf. Lenker lockern und zur Seite drehen. |
Die Einstellwerte an den Radaufnahmen und am Drehgriff an der Tretkurbelaufnahme sollten für jedes Fahrrad notiert und aufbewahrt werden.
Eine korrekte Voreinstellung erleichtert die erneute Anbringung des Fahrrads.
Hinweis Für eine bessere Sichtbarkeit wird empfohlen, am äußersten Fahrrad ein Warnschild anzubringen.
Fahrrad vom Heckträgersystem abnehmen
Spannbänder an beiden Fahrradreifen lösen.
Fahrrad festhalten, Klemmschraube der Tretlagerfixierung lösen und Tretlagerfixierung nach oben herausnehmen.
Heckträgersystem einfahren

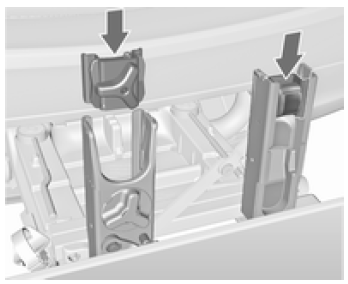

Dabei die Tretkurbelfixierung wie in der Abbildung dargestellt in die Tretkurbelaufnahme schieben.
Spannband einführen und soweit wie möglich nach unten festziehen.

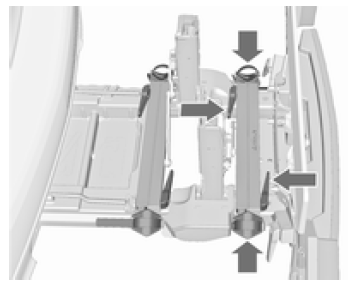

Entriegelungshebel drücken und Radaufnahmen vollständig bis zum Anschlag einschieben.

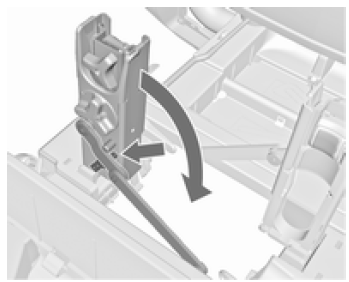

Arretierungshebel an der diagonalen Stütze ausrasten und beide Tretkurbelaufnahmen nach unten klappen
| Warnung Einklemmgefahr. |
Das Nummernschild entfernen und den Nummernschildhalter nach unten klappen.

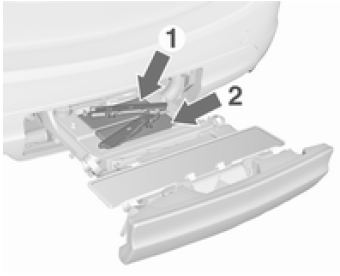

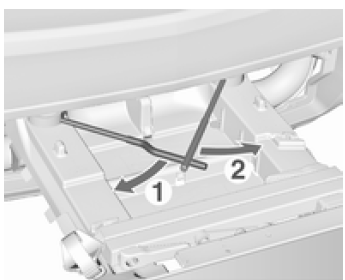

Zuerst den linken Spannhebel (1), danach den rechten Spannhebel (2) bis zum Anschlag schwenken.

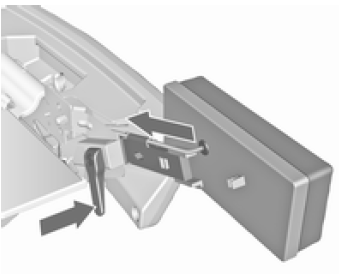

Klemmhebel nach unten drücken und beide Leuchten aus den Aufnahmen ziehen.
Lampenträger an den Rückseiten der Rückleuchten einklappen.
Erst die vordere Rückleuchte (1), dann die hintere Rückleuchte (2) in die Ablagemulden legen und ganz nach unten drücken. Kabel vollständig in alle Führungen drücken, um Beschädigungen zu vermeiden.
Hecktür öffnen.

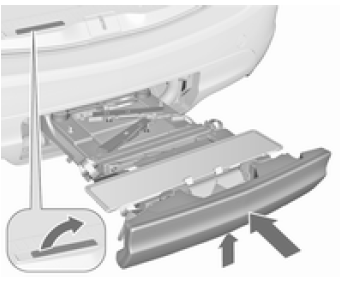

Entriegelungshebel nach oben drücken und halten. Das System etwas anheben und bis zum Einrasten in den Stoßfänger drücken.
Der Entriegelungshebel muss in die Ausgangslage zurückkehren.
| Warnung Wenn das System nicht ordnungsgemäß einrastet, Hilfe einer Werkstatt in Anspruch nehmen. |
Stauraum
...
Laderaum
Rückenlehnen der Rücksitze umklappen
Die Rücksitz-Rückenlehne ist dreigeteilt.
Alle Sitze lassen sich einzeln
umlegen und absenken, um das Fassungsvermögen
des Laderau ...
