Opel Meriva B (2015) - Betriebsanleitung: Glühlampen auswechseln

Zündung ausschalten und betreffenden Schalter ausschalten bzw. Türen schließen.

Neue Glühlampe nur am Sockel halten.

Den Glaskolben der Glühlampe nicht mit bloßen Händen berühren.

Zum Wechseln nur den gleichen Glühlampentyp verwenden.

Scheinwerferlampen von innen im Motorraum austauschen.

Halogen-Scheinwerfer

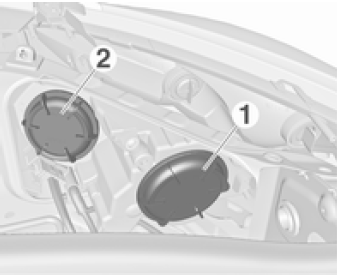

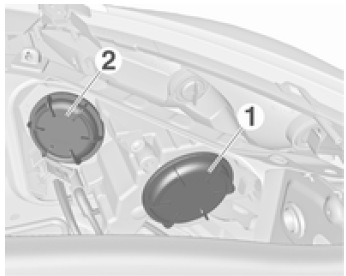

Scheinwerfer haben getrennte Systeme für Abblendlicht 1 (äußere Lampen) und Fernlicht 2 (innere Lampen).

Abblendlicht

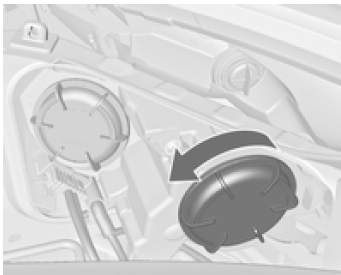

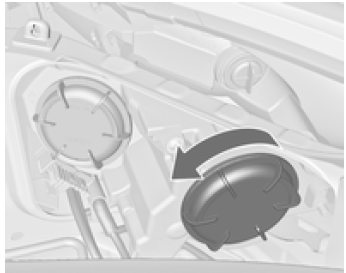

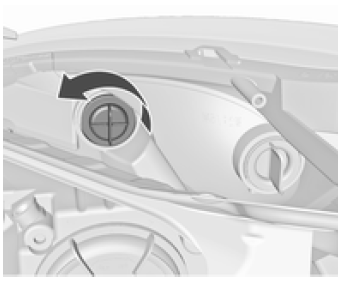

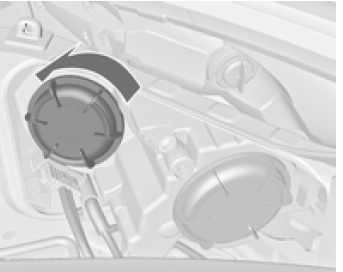

1. Die Kappe 1 nach links drehen und abnehmen.

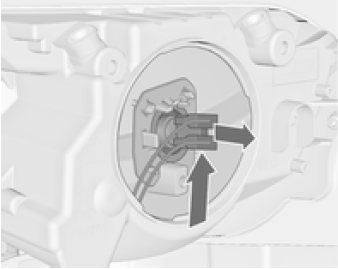

2. Die Lampenfassung nach oben drücken und aus dem Reflektor ziehen.

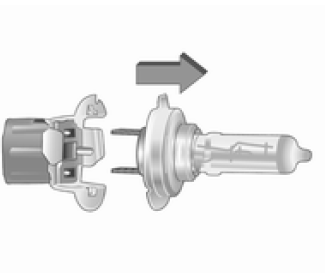

3. Die Lampe aus der Lampenfassung lösen und ersetzen.

4. Die Lampenfassung in den Reflektor einsetzen.

5. Die Kappe einsetzen und rechtsherum drehen

Fernlicht

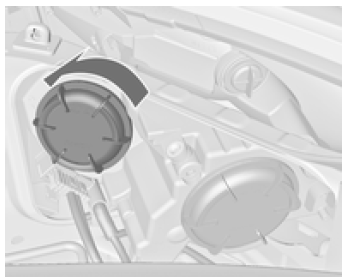

1. Die Kappe 2 nach links drehen und abnehmen.

2. Den Stecker von der Lampe abziehen.

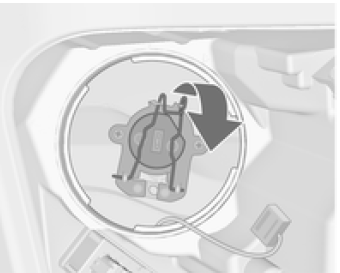

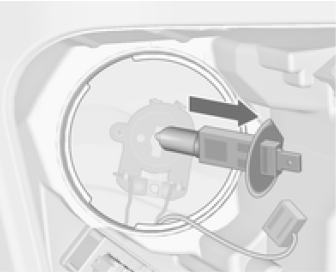

3. Die Federklammer lösen und nach hinten schwenken.

4. Die Lampe ausbauen und ersetzen.

5. Die Federklammer nach vorn schwenken und einrasten lassen.

6. Den Stecker an der Lampe anschließen.

7. Die Kappe einsetzen und rechtsherum drehen.

Standlicht/Tagfahrlicht

1. Die Lampenfassung nach links drehen und herausnehmen.

2. Die Lampe aus der Fassung lösen und austauschen.

3. Die Lampenfassung in den Reflektor setzen und rechtsherum drehen.

Standlicht/Tagfahrlicht mit LEDs

Bei einer anderen Version sind Standlicht und Tagfahrlicht als LEDs ausgeführt. Bei einem Ausfall die LEDs in einer Werkstatt wechseln lassen.

Adaptives Fahrlicht

Scheinwerfer haben getrennte Systeme für Abblend- und Fernlicht 1 (äußere Lampen) und Kurvenlicht 2 (innere Lampen).

Abblend-/Fernlicht

1. Die Kappe 1 nach links drehen und abnehmen.

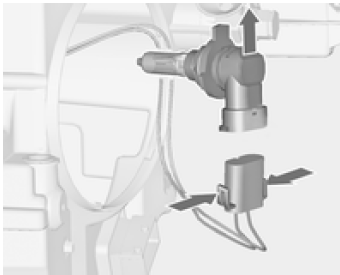

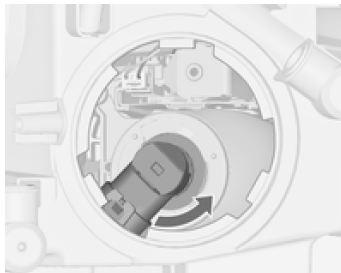

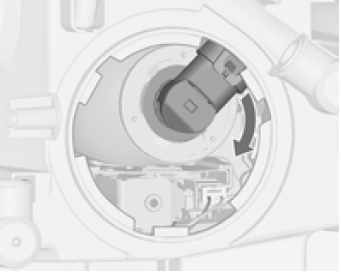

2. Die Lampenfassung durch Drehen nach rechts ausrasten. Lampenfassung aus dem Reflektor ziehen.

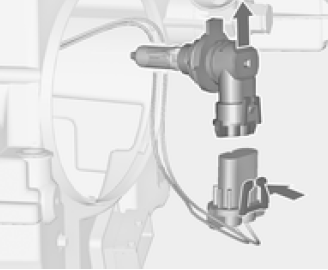

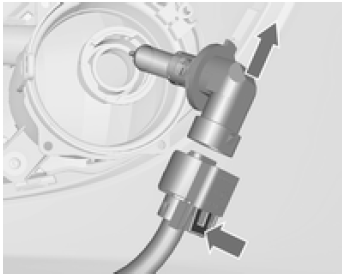

3. Die Lampenfassung durch Drücken der Haltenase vom Stecker lösen.

4. Lampe austauschen und die Lampenfassung mit dem Stecker verbinden.

5. Lampenfassung einsetzen, die beiden Nasen im Reflektor einrasten und zum Verriegeln nach links drehen.

6. Die Kappe einsetzen und rechtsherum drehen.

Abbiegelicht

1. Scheinwerferabdeckkappe 2 nach links drehen und abnehmen.

2. Die Lampenfassung durch Drehen nach links lösen. Lampenfassung aus dem Reflektor ziehen.

3. Die Lampenfassung durch Drücken der Haltenasen vom Stecker lösen.

4. Lampe austauschen und die Lampenfassung mit dem Stecker verbinden.

5. Lampenfassung einsetzen, die beiden Nasen im Reflektor einrasten und zum Verriegeln rechtsherum drehen.

6. Die Kappe einsetzen und rechtsherum drehen.

Standlicht/Tagfahrlicht Standlicht und Tagfahrlicht sind als LEDs ausgeführt. Bei einem Ausfall die LEDs in einer Werkstatt wechseln lassen.

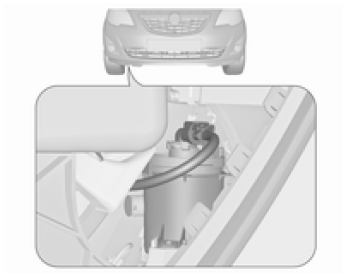

Nebelscheinwerfer

Die Lampen sind von der Fahrzeugunterseite her zugänglich.

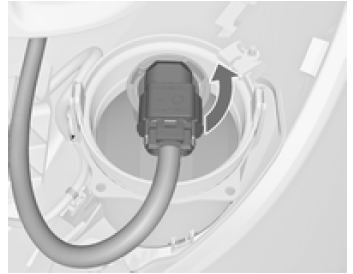

1. Die Lampenfassung nach links drehen und aus dem Reflektor herausnehmen.

2. Die Lampenfassung durch Drücken der Haltenase vom Stecker lösen.

3. Lampenfassung mit Lampe ausbauen und ersetzen.

4. Den Stecker anschließen.

5. Die Lampenfassung in den Reflektor einsetzen.

6. Die Lampenfassung im Uhrzeigersinn drehen und einrasten.

Vordere Blinkleuchte

1. Die Lampenfassung nach links drehen und herausnehmen.

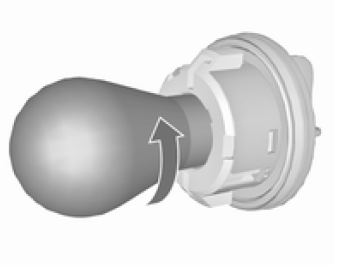

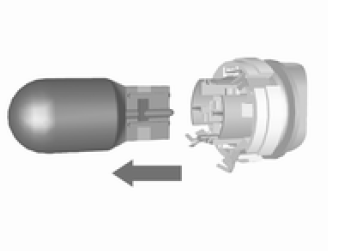

2. Die Lampe nach links drehen und aus der Fassung nehmen.

3. Die Glühlampe austauschen.

4. Die Lampenfassung in den Reflektor setzen und rechtsherum drehen.

Rückleuchten

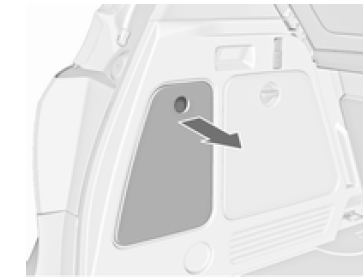

1. Die Abdeckung lösen und abnehmen.

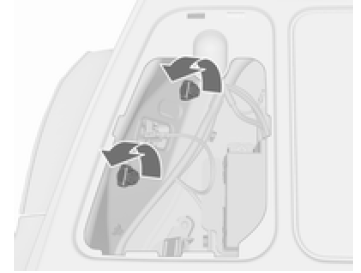

2. Die zwei Kunststoff-Befestigungsmuttern von innen mit der Hand abschrauben.

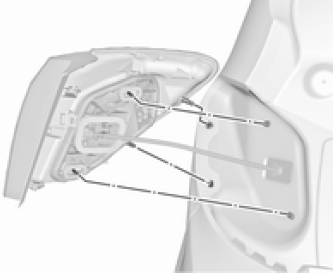

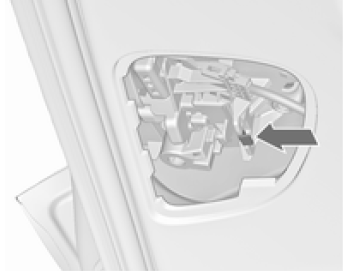

3. Das Lampengehäuse vorsichtig von den Haltestiften abziehen und herausnehmen. Darauf achten, dass der Kabelkanal nicht verschoben wird.

4. Den Stecker von der Lampenfassung abziehen.

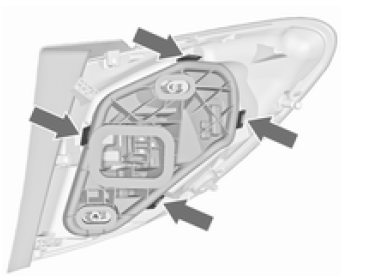

5. Die vier Haltezungen ausklinken und die Lampenfassung abnehmen.

6. Die Lampe ausbauen und ersetzen.

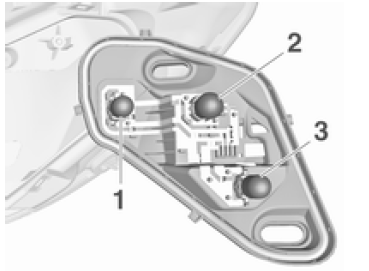

Rückleuchten und Bremsleuchten (1) Rückleuchte (2) Blinkleuchte (3) Version mit LED

Nur die Bremsleuchte (1) und die Blinkleuchte (2) können ausgetauscht werden.

7. Die Lampenfassung in das Rückleuchtengehäuse einsetzen. Den Stecker anschließen. Das Lampengehäuse auf die Haltestifte aufsetzen und die Befestigungsmuttern anziehen. Die Abdeckung schließen und einrasten.

8. Die Zündung einschalten, alle Lichter einschalten und überprüfen.

Rückleuchten im Hecktürrahmen

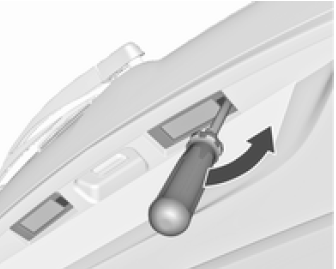

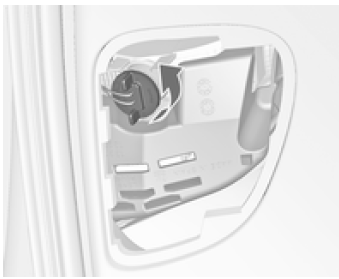

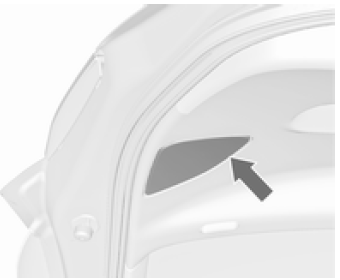

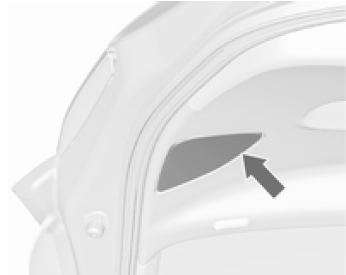

1. Die Hecktür öffnen und die Abdeckung mit einem Schraubendreher lösen.

2. Die Haltezunge drücken und die Lampenfassung nach unten abnehmen.

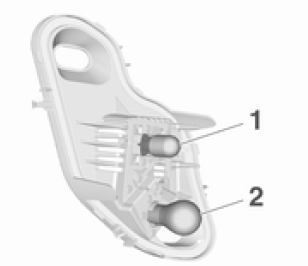

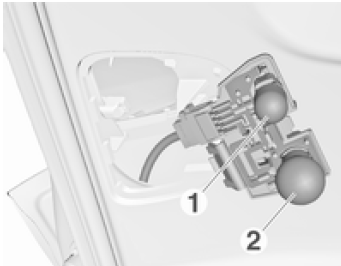

3. Zum Austauschen der Glühlampe der Rückfahrleuchte (1) die Glühlampe herausnehmen und ersetzen.

Zum Austauschen der Glühlampe der Rückleuchte/Nebelschlussleuchte (2) die Glühlampe leicht in die Fassung drücken, nach links drehen, herausnehmen und Glühlampe ersetzen.

4. Die Lampenfassung in die Halterung einsetzen.

5. Die Abdeckung anbringen.

6. Die Zündung einschalten, alle Lichter einschalten und überprüfen.

Zum Austausch der Glühlampen von Rückleuchte und Rückfahrscheinwerfer auf der rechten Seite des Hecktürrahmens auf die gleiche Weise verfahren.

Version mit LED: Es kann nur die Glühlampe des Rückfahrscheinwerfers ausgetauscht werden.

1. Die Hecktür öffnen und die Abdeckung mit einem Schraubendreher lösen.

2. Die Lampenfassung durch Drehen nach links lösen. Lampenfassung heraus ziehen.

3. Zum Austauschen der Glühlampe der Rückfahrleuchte die Glühlampe leicht in die Fassung drücken, nach links drehen, herausnehmen und Glühlampe ersetzen.

4. Lampenfassung einsetzen und rechtsherum drehen.

5. Die Abdeckung anbringen.

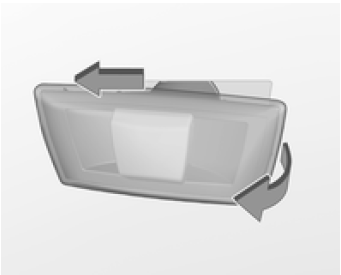

Seitliche Blinkleuchten

Zum Ersetzen der Lampe das Lampengehäuse entfernen:

1. Auf der linken Fahrzeugseite die Lampe nach vorne schieben und mit dem hinteren Ende aus dem vorderen Flügel entnehmen.

Auf der rechten Fahrzeugseite die Lampe nach hinten schieben und mit dem vorderen Ende aus dem vorderen Flügel entnehmen.

2. Lampenfassung nach links drehen, um sie aus dem Gehäuse zu entfernen.

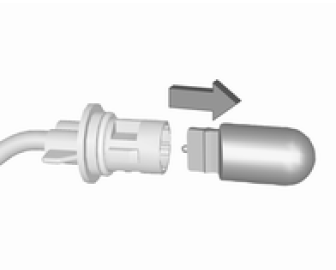

3. Die Lampe aus der Fassung ziehen und ersetzen.

4. Lampenfassung einsetzen und rechtsherum drehen.

5. Linke Seite: vorderes Ende in den vorderen Flügel einsetzen, nach vorne schieben und hinteres Ende einsetzen.

Rechte Seite: hinteres Ende in den vorderen Flügel einsetzen, nach hinten schieben und vorderes Ende einsetzen.

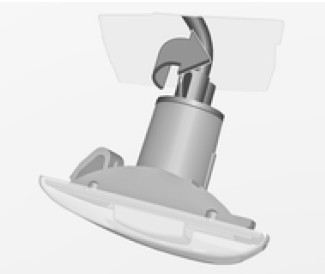

Kennzeichenleuchte

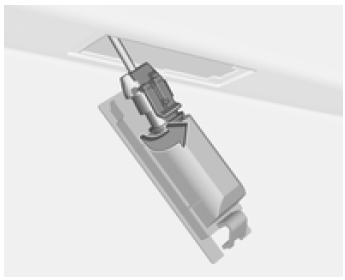

1. Schraubendreher in die Aussparung der Abdeckung einführen, zur Seite drücken und die Feder lösen.

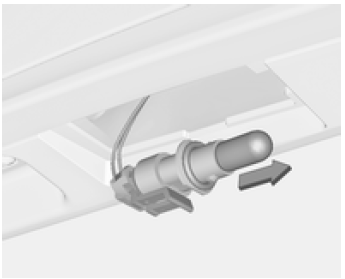

2. Lampe nach unten herausnehmen, dabei nicht am Kabel ziehen.

3. Die Lampenfassung nach links drehen, um sie aus dem Lampengehäuse zu entfernen.

4. Die Lampe aus der Fassung ziehen und ersetzen.

5. Die Lampenfassung in das Lampengehäuse einsetzen und nach rechts drehen.

6. Die Lampe in den Stoßfänger einsetzen und einrasten lassen.

Innenleuchten

Innenleuchte, Leseleuchten Lampenwechsel von einer Werkstatt durchführen lassen.

Laderaumleuchte Lampenwechsel von einer Werkstatt durchführen lassen.

Instrumententafelbeleuchtung

Lampenwechsel von einer Werkstatt durchführen lassen.
