Opel Meriva B (2015) - Betriebsanleitung: Elektrische Anlage
Sicherungen
Ersatz entsprechend der Beschriftung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über drei Sicherungskästen:
- im vorderen linken Bereich des Motorraums
- in Linkslenkern im Innenraum hinter dem Staufach bzw. in
Rechtslenkern hinter dem Handschuhfach
- unter einer Abdeckung auf der linken Seite im Laderaum
Vor Auswechseln einer Sicherung betreffenden Schalter und Zündung
ausschalten.
Eine defekte Sicherung ist am durchgebrannten Schmelzfaden
erkennbar.
Sicherung nur dann ersetzen, wenn die Ursache für die Störung
behoben wurde.
Einige Funktionen können durch mehrere Sicherungen
abgesichert sein.
Sicherungen können auch ohne Vorhandensein einer
Funktion eingesteckt sein.

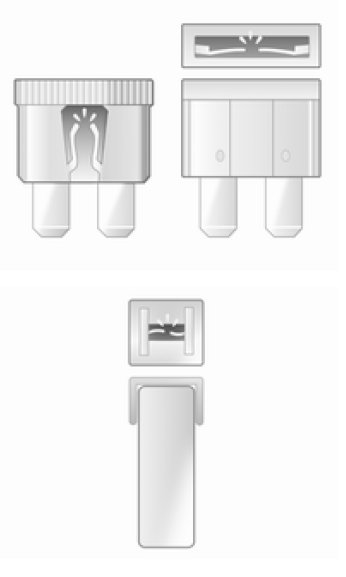

![Sicherungen](images/books/1/5/img2E0.gif)
Sicherungszieher Im Sicherungskasten des
Motorraums kann ein Sicherungszieher untergebracht sein.
![Sicherungen](images/books/1/5/img2DE.gif)
![Sicherungen](images/books/1/5/img2E6.gif)

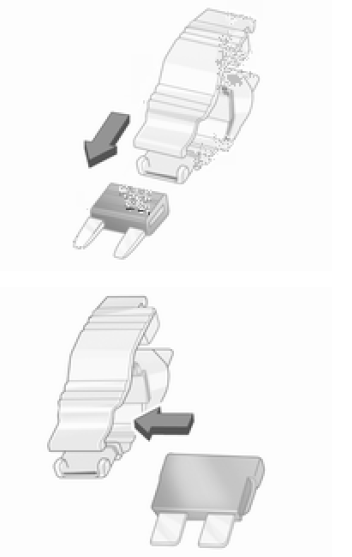

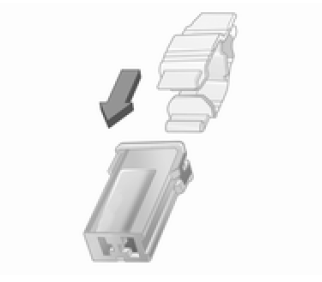

Sicherungszieher von oben oder seitlich auf die verschiedenen Ausführungen
von Sicherungen stecken und Sicherung herausziehen.
Sicherungskasten im Motorraum
![Sicherungskasten im Motorraum](images/books/1/5/img2E4.gif)

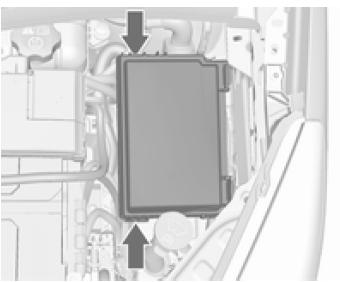

Der Sicherungskasten befindet sich im vorderen linken Bereich des
Motorraums.
Abdeckung lösen, anheben und abnehmen.
Nach dem Austausch
durchgebrannter Sicherungen den Sicherungskasten schließen und den Deckel
hineindrücken, bis er einrastet.
Bei nicht richtig geschlossenem
Sicherungskasten kann es zu Funktionsstörungen kommen.

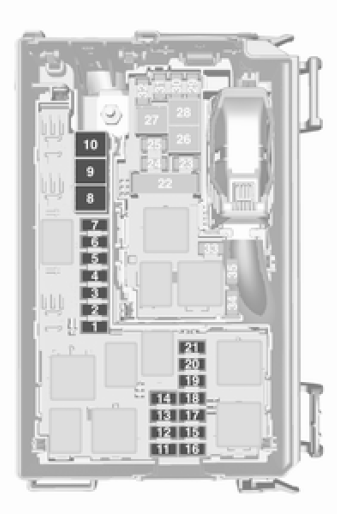

![Sicherungskasten im Motorraum](images/books/1/5/img2E2.gif)
- Anlasser
- -
- Kraftstofffilter/Kühlung
- Hupe
- Klemme 30
- Motorsteuergerät/Getriebesteuergerät
- Nebelscheinwerfer
- Motorkühlung
- Motorkühlung
- Unterdruckpumpe
- Zündung/Vorglühen
- Leuchtweitenregulierung
- Klimaanlage/Klemme 15
- Getriebesteuergerät
- Fernlicht rechts
- Fernlicht links Nr. Stromkreis
- Motorsteuergerät
- Motorsteuergerät/Klemme 15
- Airbag
- Motorsteuergerät
- Motorsteuergerät/Klemme 87

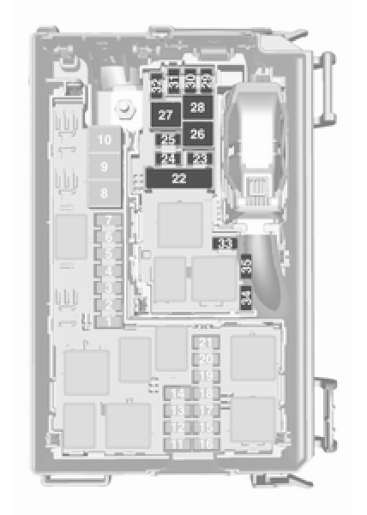

![Sicherungskasten im Motorraum](images/books/1/5/img2E8.gif)
- Elektrische Parkbremse
- Reifenreparaturset
- Kraftstoffpumpe
- ABS
- Heckscheibenheizung
- ABS
- Innengebläse
- Zigarettenanzünder
- Klimaanlage
- Fensterheber vorn links
- Fensterheber vorn rechts
- Spiegelheizung
- ABS
- Airbag
Sicherungskasten in der Instrumententafel
![Sicherungskasten in der Instrumententafel](images/books/1/5/img2EC.gif)
In Linkslenkern befindet sich der Sicherungskasten hinter dem Staufach
in der Instrumententafel.

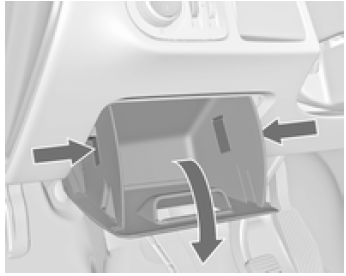

Fach öffnen, die Schließzungen zusammendrücken,
Fach nach unten klappen und herausnehmen.
![Sicherungskasten in der Instrumententafel](images/books/1/5/img2EA.gif)

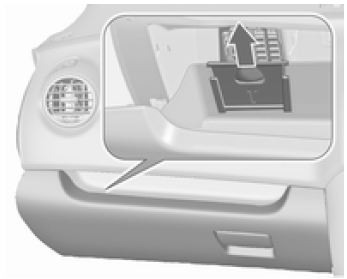

In Rechtslenkern befindet sich der Sicherungskasten hinter einer Abdeckung
im Handschuhfach. Das Handschuhfach öffnen, den Deckel nach oben ziehen
und abnehmen.

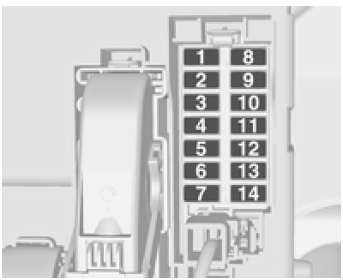

![Sicherungskasten in der Instrumententafel](images/books/1/5/img2F2.gif)
- Radio
- Display/Instrument/Telefon
- Radio
- Zündschalter/Wegfahrsperre
- Windschutzscheiben-/Heckscheibenwaschanlage
- Zentralverriegelung/Hecktür
- Zentralverriegelung
- Display/Instrument/Telefon
- Lenkradheizung
- Entriegelung Tür links hinten
- Entriegelung Tür rechts hinten
- Innenleuchte
- Regensensor/Innenspiegel/ Außenspiegel
- -
Sicherungskasten im Laderaum
![Sicherungskasten im Laderaum](images/books/1/5/img2F0.gif)

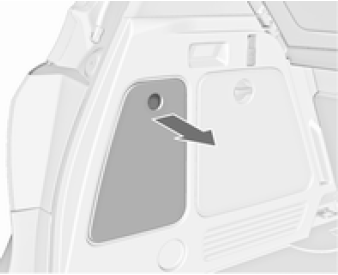

Der Sicherungskasten befindet sich auf der linken Seite im Laderaum hinter
einer Abdeckung. Abdeckung entfernen.
![Sicherungskasten im Laderaum](images/books/1/5/img2EE.gif)

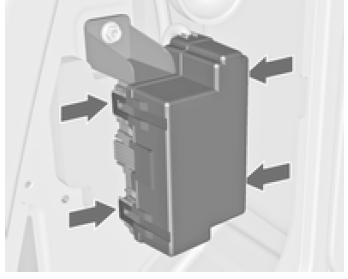

Die vier Haltezungen lösen und die Abdeckung abnehmen.

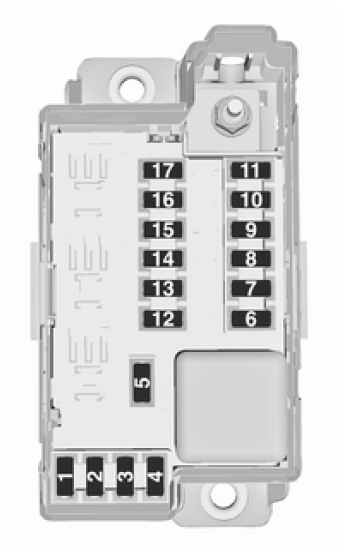

![Sicherungskasten im Laderaum](images/books/1/5/img2F4.gif)
- Adaptives Fahrlicht
- -
- -
- -
- -
- Elektrische Fensterbetätigung hinten rechts
- Adaptives Fahrlicht
- Anhängermodul/Anhängersteckdose
- Lendenwirbelstütze links
- Elektrische Fensterbetätigung hinten links
- Einparkhilfe
- Elektrisches Sonnenrollo
- -
- Vordersitzheizung
- Anhängermodul
- Lendenwirbelstütze rechts
- -
Zündung ausschalten und betreffenden Schalter ausschalten bzw. Türen
schließen.
Neue Glühlampe nur am Sockel halten.
Den Glaskolben der
Glühlampe nicht mit bloßen ...
Zum Öffnen des Staufachs je nach Ausführung die Abdeckung ausrasten und
öffnen bzw. die Bodenabdeckung anheben.
Fahrzeuge mit Reifenreparaturset
Ausführung 1: Das Wagenwe ...
