Nissan Micra (2002) - Reparaturanleitung: Thermoschalter / kühlerlüfter-relais prüfen

Nissan Micra (2002) - Reparaturanleitung / Motor-kühlung / Thermoschalter / kühlerlüfter-relais prüfen

Der thermoschalter schaltet den elektrischen kühlerlüfter zu, wenn die kühlflüssigkeit eine bestimmte temperatur erreicht hat. Der schalter ist zu prüfen, wenn bei heißem kühler der elektrolüfter nicht einschaltet. Bei der micra-generation ii werden ein- und ausschaltzeitpunkt des elektrolüfters über das kühlerlüfter-relais vom motor-steuergerät geregelt. Dies geschieht in abhängigkeit von kühlflüssigkeitstemperatur (motortemperatursensor), fahrzeuggeschwindigkeit und schalterstellung der klimaanlage.

Prüfvoraussetzungen: elektrische leitungen zu thermoschalter und lüftermotor anhand des stromlaufplanes überprüfen. Thermostat und überdruckventil im kühlerverschlußdeckel sind in ordnung. Bei einem defekt an diesen teilen kann der thermoschalter den lüfter nicht zuschalten, weil er dann nicht durch die kühlflüssigkeit erwärmt wird.

Achtung: der kühler-lüfter kann auch bei abgeschaltetem motor und eingeschalteter zündanlage ( zündschlüssel in stellung "on" oder "acc") selbsttätig anlaufen. Hervorgerufen durch stauwärme im motorraum kann dies auch mehrmals hintereinander geschehen. Bei arbeiten im motorraum und warmem motor muß deshalb immer mit einem plötzlichen einschalten des lüfters gerechnet werden. Darum sollte nach möglichkeit bei arbeiten im motorraum die zündung immer ausgeschaltet sein.

Micra-generation I

Kühlflüssigkeit ablassen.
Stecker für thermoschalter abziehen. Der thermoschalter ist am rechten wasserkasten des kühlers, etwa auf halber höhe, eingeschraubt.
Thermoschalter herausschrauben.

Nissan Micra - Micra-generation

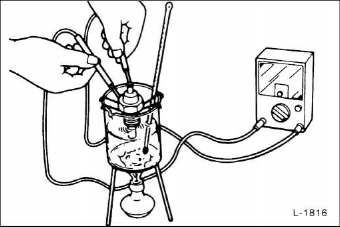

Thermoschalter in ein wasserbad hängen. Das wasserbad langsam erwärmen.
Mit einem ohmmeter stromdurchgang des thermoschalters prüfen. In ausgeschaltetem zustand darf kein durchgang vorhanden sein (widerstand = ●" q (unendlich)). In eingeschaltetem zustand ist durchgang vorhanden (widerstand = 0 o). Der thermoschalter klickt hörbar, wenn er schaltet.
Der thermoschalter muß bei einer temperatur von ca. +90 C einschalten.
Wasserbad abkühlen lassen und kontrollieren, ob der thermoschalter wieder ausschaltet.
Erreicht der thermoschalter die sollwerte bei den messungen nicht, so ist er zu ersetzen.
Thermoschalter mit 5 nm einschrauben.
Kühlmittel auffüllen.
Motor warmfahren und solange im leerlauf drehen lassen, bis der kühlerlüfter einschaltet. Kühlmittelstand nochmals kontrollieren.

Kühlerlüfter-relais prüfen (nur micra-generation II)

Der kühlerlüfter wird bei einer kühlmitteltemperatur von ca.

+97 C eingeschaltet, andernfalls lüftermotor, relais, steuergerät und zuleitungen prüfen.

Nissan Micra - Kühlerlüfter-relais prüfen

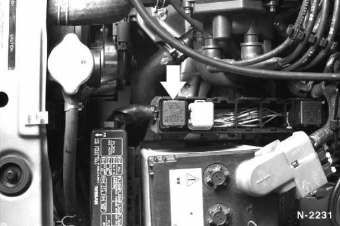

Relais - pfeil - abziehen, dazu blaue kunststoff raste mit finger zurückdrücken.
Ohmmeter an die relaisklemmen 30 und 87 anschließen.
Der widerstand muß " ü (unendlich) betragen.
Über hilfskabel batteriespannung an die relaisklemmen 85 und 86 anlegen. Das relais muß schließen und der widerstand jetzt 0 q betragen. Andernfalls relais ersetzen.

Störungsdiagnose motorkühlung

Störung: die kühlmitteltemperatur ist zu hoch, anzeige steht im roten bereich.

Ursache	Abhilfe
Zu wenig kühlflüssigkeit im kreislauf.	Ausgleichbehälter muß bis zur markierung voll sein. Gegebenenfalls kühlmittel nachfüllen. Kühlsystem auf dichtheit prüfen.
Kühlmittelregler (thermostat) öffnet nicht, kühlflüssigkeit zirkuliert nur im kleinen kreislauf.	Prüfen, ob der obere kühlmittelschlauch warm wird. Wenn nicht, regler ausbauen und prüfen, ggf. Regler ersetzen. Unterwegs: thermostat ausbauen. Ohne thermostat erreicht der motor seine normale betriebstemperatur später oder gar nicht, deshalb defekten thermostat alsbald ersetzen.
Keilrippenriemenspannung für kühlmittelpumpe zu gering, kühlmittelpumpe läuft nicht mit.	Spannung des riemens prüfen und einstellen.
Kühlerlamellen verschmutzt.	Kühler von der motorseite her mit preßluft durchblasen.
Kühler innen durch kalkablagerungen oder rost zugesetzt, unterer kühlerschlauch wird nicht warm.	Kühler erneuern.
Elektrolüfter läuft nicht.	Stecker an thermoschalter und lüftermotor auf festen sitz und guten kontakt prüfen. Thermoschalter prüfen. Unterwegs: stecker vom thermoschalter abziehen und die beiden kontakte mit einem hilfskabel verbinden. Der lüfter läuft dann immer mit, solange die zündung eingeschaltet ist. In der regel ist die zusatzkühlung durch den lüfter nur im stadt- und kurzstreckenverkehr erforderlich. Prüfen, ob spannung am stecker für lüftermotor anliegt (zündung eingeschaltet, stecker für thermoschalter überbrückt). Wenn ja, lüftermotor ersetzen.
Kühler-verschlußdeckel defekt.	Druckprüfung durchführen lassen (werkstattarbeit). Gegebenenfalls deckel ersetzen.
Kühlmitteltemperaturanzeige defekt	Anzeigegerät/geber überprüfen lassen, gegebenenfalls ersetzen.

Lüftermotor prüfen/aus- und einbauen

Prüfen Lüfterkabel am stecker trennen. Steckverbinder für motorkabel vom halter abziehen. Batteriespannung über hilfsleitungen an die beiden kontakte anlegen. ...
