Nissan Micra (2002) - Reparaturanleitung: Drosselklappenzug prüfen/einstellen ausund
einbauen
Automatikgetriebe micra-generation II
Der drosselklappenzug muß geprüft und eingestellt werden,
nachdem einstellungen am drosselklappensystem vorgenommen
wurden oder der gaszug gewechselt beziehungsweise
eingestellt wurde.
Prüfen
![Nissan Micra - Prüfen](images/books/485/4/index.35.gif)

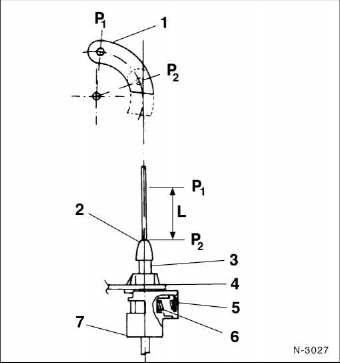

- Drosselklappensegment - 1 - von der leerlaufstellung p2
in die vollgasstellung p1 drücken. Dabei muß der gaszug
den betätigungsweg l zurücklegen. Sollwert: l =
51,2 +- 2,0 mm. Andernfalls gaszug einstellen. 2 -
Außenhülse, 3 - einstellhülse, 4 - konsole, 5 - halteblech,
6 - rückstellfeder, 7 - gehäuse.
Einstellen
Achtung: getriebeseitig darf der seilzug kein spiel aufweisen,
weil der drosselklappenzug automatisch eingestellt
wird.
Ausbau
![Nissan Micra - Ausbau](images/books/485/4/index.36.gif)

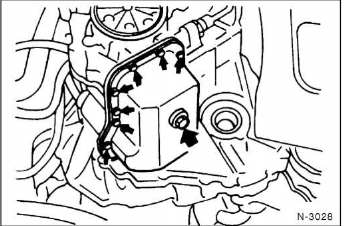

- Ölablaßschraube aus der ölwanne herausdrehen und
atf ablassen. Vorher auffangwanne unter das getriebe
stellen.
- Ölwanne abschrauben und mit flachdichtung abnehmen.
![Nissan Micra - Ausbau](images/books/485/4/index.37.gif)

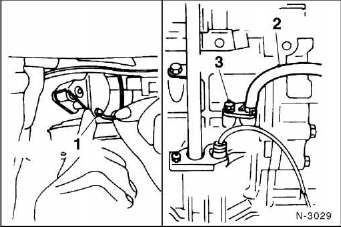

- Seilzugende - 1 - am steuerventil aushängen.
- Halteschraube - 3 - herausdrehen und seilzug - 2 - vom
getriebe abnehmen.
Einbau
![Nissan Micra - Einbau](images/books/485/4/index.38.gif)

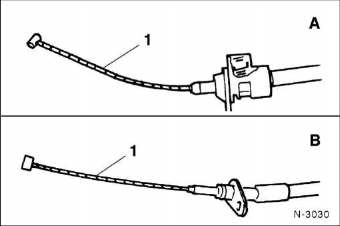

- Seilzugseele - 1 - hin- und herbewegen und leichtgängigkeit
prüfen. A - motor-seite, b - getriebe-seite.
![Nissan Micra - Einbau](images/books/485/4/index.39.gif)

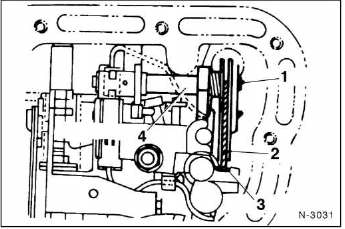

- Seilzugseele - 2 - durch das gehäuse und die führungsnut
- 3 - im steuerventil - 4 - führen. Seilzugende - 1 - befestigen.
- Von außen an der seilzugseele ziehen. Dabei sorgfältig
darauf achten, daß sich die seilzuseele leichtgängig im
gehäuse bewegen läßt und nicht an der gehäusewand
oder dem ventilgehäuse scheuert.
![Nissan Micra - Einbau](images/books/485/4/index.40.gif)

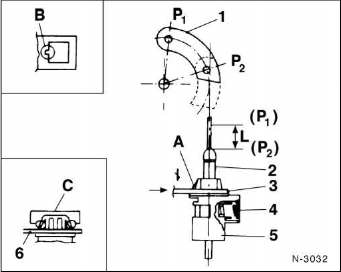

- Drosselklappenzug an der konsole - 3 - befestigen. Dabei
seilzug so ausrichten, daß die kennzeichnung - a - am
kunststoffgehäuse des seilzugs mit der kennzeichnung
- b - an der motorseitigen halterung übereinstimmt.
- Nach dem zusammenbau sicherstellen, daß der teil - c -
gespreizt und sicher befestigt wird, wie in der abbildung
gezeigt.
- Drosselklappenzug am drosselklappensegment - 1 - einhängen
und einstellen. Achtung: zum befestigen des
seilzugs am drosselklappensegment keine langschenklige
zange oder ähnliches werkzeug verwenden, damit
der seilzug nicht geknickt wird.
