Einführung

Gilt für: Fahrzeuge mit Umgebungskameras

Bei dieser Ausstattung wird die Einparkhilfe plus*   oder der Parkassistent* um verschiedene Umgebungskameras ergänzt. Mit den vier Kameras werden Sie durch die folgenden Ansichten unterstützt: Fahrzeugumgebung, Sicht vorn quer und hinten quer, Sicht vor das Fahrzeug und Sicht hinter das Fahrzeug.

Gilt für: Fahrzeuge mit Umgebungskameras

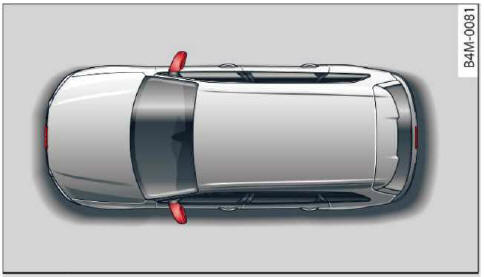

Abb. 192 Einbauorte der Umgebungskameras

Die vier Umgebungskameras befinden sich im Kühlergrill, in der Gepäckraumklappe und an den beiden Außenspiegeln Abb. 192. Achten Sie darauf, dass die Linsen nicht durch Ablagerungen oder Ähnliches verdeckt werden, da diese das System beeinträchtigen können. Hinweise zur Reinigung .

Im Modus Umgebung werden an der Fahrzeugsilhouette schwarze Ecken angezeigt. Objekte in diesen Bereichen sind außerhalb des Kamerasichtfelds und werden nicht erfasst.

Die Genauigkeit der Orientierungslinien und blauen Flächen nimmt ab, wenn die Luftfederung* defekt ist, das Fahrzeug angehoben oder die Heckabsenkung aktiv ist oder der Modus dynamic, allroad* bzw. lift / offroad* eingestellt ist .

ACHTUNG

• Beachten Sie die Warnhinweise in Allgemeines
  auf .
• Benutzen Sie das System aus Sicherheitsgründen nicht mehr, wenn die Position oder der Einbauwinkel einer Kamera z. B. nach einem Unfall verändert wurde. Lassen Sie es von einem Fachbetrieb überprüfen.
• Beachten Sie, dass die Darstellung im Display verfälscht ist, wenn die Außenspiegel-gehäuse durch manuelle Krafteinwirkung verstellt wurden.
• Verwenden Sie die den Modus hinten und den Modus hinten quer nur bei vollständig geschlossener Gepäckraumklappe, da andernfalls die Darstellung im Display verfälscht wird.
• Die Fahrzeugumgebung wird aus den Kamerabildern erzeugt. Das Abbild des Fahrzeugs wird vom System eingeblendet. Gegenstände und Hindernisse oberhalb der Kameras werden nicht angezeigt.
• Kameralinsen vergrößern und verzerren das Blickfeld. Sie lassen Objekte auf dem Bildschirm verändert und ungenau erscheinen.

VORSICHT

• Beachten Sie die Warnhinweise in Aligemeines auf .


• Im Display des Infotainments wird der Fahrweg des Fahrzeughecks in Abhängigkeit zum Lenkradeinschlag dargestellt. Die Fahrzeugfront schwenkt gegenüber dem Heck stärker aus. Halten Sie genügend Abstand zu einem Hindernis, um nicht mit dem Außenspiegel oder einer Fahrzeugecke mit dem Hindernis zu kollidieren.

Ein-/ausschalten

Gilt für: Fahrzeuge mit Umgebungskameras

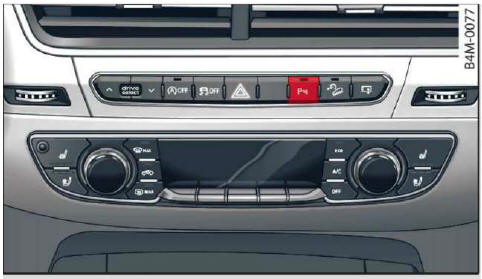

Abb. 193 Mittelkonsole: Taste

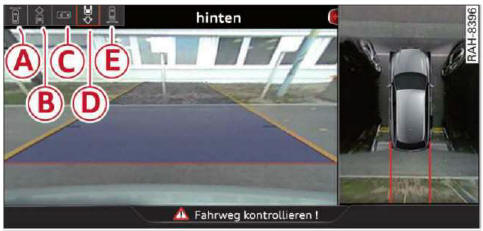

Abb. 194 Infotainment: Modus wählen

Einschalten

► Legen Sie den Rückwärtsgang ein, oder

► Drücken Sie die Taste in der Mittelkonsole
Abb. 193. Ein kurzer Quittierton ertönt und die LED in der Taste leuchtet.

Modus wählen

► Drehen Sie den Steuerungsknopf auf das Symbol des gewünschten Modus bis Abb. 194 und
drücken Sie den Steuerungsknopf.

Ausschalten

► Fahren Sie schneller als 10 km/h vorwärts, oder

► Drücken Sie die Taste , oder

► Schalten Sie die Zündung aus.

Sie können zwischen den folgenden Modi wählen:

- vorn quer

-vorn

- Umgebung

-hinten

- hinten quer

Zusätzlich können Sie auf die Anhängeransicht umschalten  .

Gilt für: Fahrzeuge mit Umgebungskameras

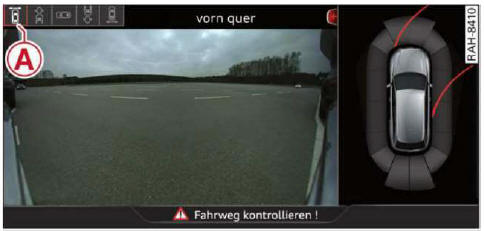

Abb. 195 Infotainment: Modus vorn quer

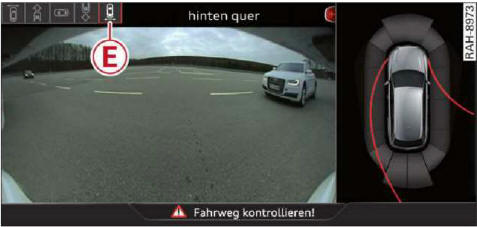

Abb. 196 Infotainment: Modus hinten quer

Die Ansicht kann Sie z. B. beim Herausfahren aus schlecht einsehbaren Hofausfahrten unterstützen. Es wird der Bereich seitlich vor/hinter dem Fahrzeug angezeigt.

► Um die seitliche Sicht nach vorn einzublenden, wählen Sie mit dem Steuerungsknopf das Symbol Abb. 195 und drücken Sie den Steuerungsknopf.

► Um die seitliche Sicht nach hinten einzublenden, wählen Sie mit dem Steuerungsknopf das Symbol Abb. 196 und drücken Sie den Steuerungsknopf.

Gilt für: Fahrzeuge mit Umgebungskameras

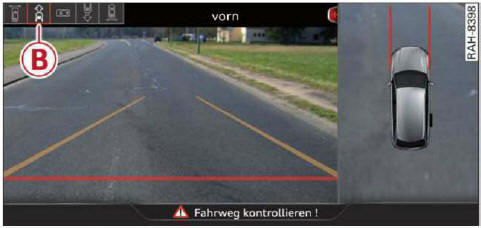

Abb. 197 Infotainment: Modus vorn

Die Ansicht hilft Ihnen z. B., den Rangierraum vor dem Fahrzeug auszunutzen. Es wird der Bereich vor dem Fahrzeug angezeigt. Im rechten Bereich des Displays wird die Fahrzeugumgebung angezeigt. Sie können zwischen optischer Anzeige und Kamerabild wechseln .

► Wählen Sie mit dem Steuerungsknopf das Symbol .
Die orangefarbenen Orientierungslinien markieren den zu erwartenden Fahrweg. Fahren Sie spätestens dann nicht weiter, wenn die rote Orientierungslinie* an einen Gegenstand grenzt in Allgemeine Hinweise auf

Gilt für: Fahrzeuge mit Umgebungskameras

Abb. 198 Infotainment: Modus Umgebung

Die Ansicht eignet sich z. B. zum Rangieren. Die Fahrzeugumgebung wird aus den Kamerabildern erzeugt. Das Abbild des Fahrzeugs wird vom System eingeblendet.

► Wählen Sie mit dem Steuerungsknopf das Symbol
und drücken Sie den Steuerungsknopf.

Gilt für: Fahrzeuge mit Umgebungskameras

Abb. 199 Infotainment: Modus hinten

Diese Ansicht hilft Ihnen z. B., den Rangierraum hinter dem Fahrzeug auszunutzen. Es wird der Bereich hinter dem Fahrzeug angezeigt. Im rechten Bereich des Displays wird die Fahrzeugumgebung angezeigt. Sie können zwischen optischer Anzeige und Kamerabild wechseln .

► Wählen Sie mit dem Steuerungsknopf das Symbol .

Gilt für: Fahrzeuge mit Umgebungskameras

Die Ansicht kann beim Einparken in eine Garage oder Parklücke genutzt werden.

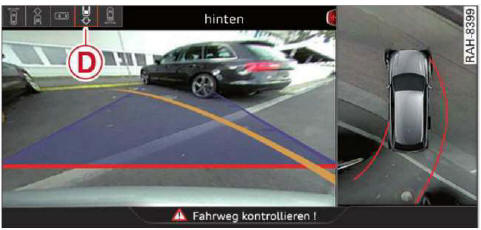

Abb. 200 Infotainment: Parklücke anpeilen

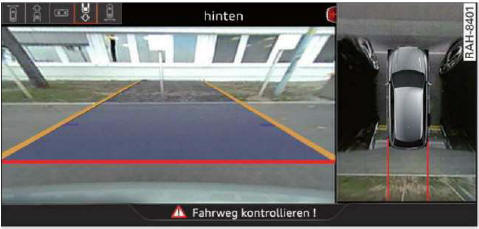

Abb. 201 Infotainment: Fahrzeug ausrichten

► Schalten Sie das Infotainment ein und legen Sie den Rückwärtsgang ein.

â–º Die orangefarbenen Orientierungslinien stellen
den Fahrweg des Fahrzeugs dar. Drehen Sie das Lenkrad, bis die orangefarbenen Orientierungslinien in die Parklücke zeigen Abb. 200. Mit Hilfe der Markierungen können Sie die Entfernung zu einem Hindernis abschätzen.

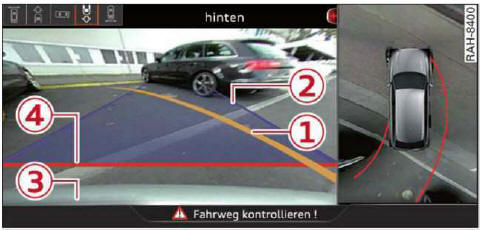

Jede Markierung entspricht ca. 1 m. Die blaue Fläche stellt eine Verlängerung des Fahrzeugumrisses um ca. 5 m nach hinten dar.

► Fahren Sie rückwärts und passen Sie während der Fahrt den Lenkradeinschlag mit Hilfe der orangefarbenen Orientierungslinien der Parklücke an in Allgemeine Hinweise auf ,
in Allgemeine Hinweise auf .
stellt den hinteren Stoßfänger dar. Spätestens wenn
die rote Orientierungslinie an ein Hindernis grenzt,
sollten Sie nicht weiter rückwärts fahren in Allgemeine
Hinweise auf !
