Audi Q7 - Bedienungsanleitung: Selektive katalytische Reduktion (AdBlue/DEF)

Allgemeines

Gilt für: Fahrzeuge mit selektiver katalytischer Reduktion

Bei Fahrzeugen mit selektiver katalytischer Reduktion wird eine Harnstofflösung (AdBlue/DEF) in die Abgasanlage vor einen Stickoxidkatalysator eingespritzt, um die Stickoxidemissionen zu reduzieren. Die Harnstofflösung ist als AdBlue oder DEF (Diesel Exhaust Fluid) bekannt. Nachfolgend wird von AdBlue gesprochen.

Das AdBlue wird in einem separaten Tank des Fahrzeugs mitgeführt. Der AdBlue-Verbrauch beträgt etwa 1,0 - 4,0% des eingesetzten Dieselkraftstoffs.

Sobald im Display des Kombiinstruments ein Fahrerhinweis zum Nachfüllen von AdBlue erscheint, muss AdBlue von einem Fachbetrieb oder vom Fahrer selbst nachgefüllt werden.

Hinweis

• Sie werden im Display auf die restliche Reichweite hingewiesen . Bei komplett leerem AdBlue-Tank lässt sich der Motor nach dem Ausschalten der Zündung nicht mehr starten.
• AdBlue ist für den Betrieb dieses Fahrzeugs gesetzlich vorgeschrieben.

Anzeige im Display des Kombiinstruments

Gilt für: Fahrzeuge mit selektiver katalytischer Reduktion

Die Anzeige informiert über einen niedrigen Ad-Blue-Füllstand und über eine Systemstörung.

AdBlue-Füllstand niedrig

Wenn die AdBlue-Menge im Tank unter ein bestimmtes Niveau sinkt, werden Sie im Display des Kombiinstruments darüber informiert. Füllen Sie mindestens die angezeigte Menge AdBlue nach:

Mindestens x l AdBlue nachfüllen. Reichweite
x km

Dieser Fahrerhinweis erscheint, wenn mit dem AdBlue-Füllstand nur noch die im Kombiinstrument angegebene Reichweite gefahren werden kann. Füllen Sie AdBlue nach.

Mindestens x l AdBlue nachfüllen. Kein
Motorstart in x km. Siehe Bordbuch

Dieser Fahrerhinweis erscheint, wenn mit dem AdBlue-Füllstand nur noch die im Kombiinstrument angegebene Reichweite gefahren werden kann. Füllen Sie AdBlue nach. Sonst lässt sich der Motor nach der angegebenen Reichweite nicht mehr starten, wenn Sie den Motor abgestellt haben.

Mindestens x l AdBlue nachfüllen. Motorstart
nicht möglich. Siehe Bordbuch

Dieser Fahrerhinweis erscheint, wenn kein AdBlue mehr im Tank vorhanden ist. Füllen Sie AdBlue nach. Sonst lässt sich der Motor nicht mehr starten, wenn Sie den Motor abgestellt haben.

Wenn im Tank der minimale AdBlue-Füllstand erreicht ist, muss AdBlue nachgefüllt werden, Vorarbeiten.

Fehlbetankung/Systemstörung

Wenn der AdBlue-Tank mit einer anderen Flüssigkeit als mit AdBlue befüllt wurde und vom System eine Fehlbetankung erkannt wird oder eine Systemstörung vorliegt, erscheint ein Fahrerhinweis.

AdBlue: Störung! Kein Motorstart in x
km. Siehe Bordbuch

Dieser Fahrerhinweis erscheint, wenn nur noch die im Kombiinstrument angegebene Reichweite gefahren werden kann. Fahren Sie zum nächsten Fachbetrieb und lassen Sie die Störung beheben. Sonst lässt sich der Motor nach der angegebenen Reichweite nicht mehr starten, wenn Sie den Motor abgestellt haben.

AdBlue: Störung! Motorstart nicht möglich.
Siehe Bordbuch

Dieser Fahrerhinweis erscheint, wenn eine Fehlbetankung erkannt wurde oder eine Systemstörung vorliegt. Fahren Sie umgehend zum nächsten Fachbetrieb und lassen Sie die Störung beheben. Sonst lässt sich der Motor nicht mehr starten, wenn Sie den Motor abgestellt haben.

Vorarbeiten

Gilt für: Fahrzeuge mit selektiver katalytischer Reduktion

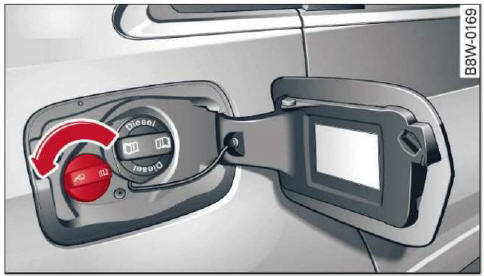

Abb. 351 Fahrzeugseite hinten rechts: AdBlue-Verschluss-kappe herausdrehen

Der AdBlue-Einfüllstutzen befindet sich neben dem Diesel-Einfüllstutzen. Füllen Sie mindestens die im Display des Kombiinstruments angezeigte Menge AdBlue nach. Nur mit dieser Nachfüllmenge wird gewährleistet, dass eine Betankung erkannt und damit ein Motorstart wieder ermöglicht wird. Sie können max. 12 (24*) Liter nachfüllen.

Voraussetzung: Im Display des Kombiinstruments erscheint die Aufforderung, AdBlue nachzufüllen.

► Schalten Sie die Zündung aus.

► Öffnen Sie die Tankklappe .

► Drehen Sie die Verschlusskappe des Einfüllstutzens linksherum heraus Abb. 351.

â–º Füllen Sie AdBlue mit der Zapfpistole, dem Kanister, oder mit der Flasche  nach.

ACHTUNG AdBlue
kann Haut, Augen und Atmungsorgane reizen. Bei Kontakt mit dieser Flüssigkeit sofort mit viel Wasser abwaschen. Suchen Sie gegebenenfalls einen Arzt auf.

VORSICHT

• Benutzen Sie nur AdBlue, das der Norm ISO 22241-1 entspricht. Mischen Sie dem AdBlue keine Zusatzstoffe bei und verdünnen Sie es auch nicht mit Wasser.
• Es darf weder AdBlue in den Diesel-Tank noch Dieselkraftstoff in den AdBlue-Tank eingefüllt werden. Sollten Sie den falschen Kraftstoff in den Tank gefüllt haben, starten Sie auf keinen Fall den Motor - Gefahr von Beschädigungen des Tanksystems und des Motors! Nehmen Sie fachmännische Hilfe in Anspruch.
• AdBlue greift Oberflächen wie z. B. lackierte Fahrzeugteile, Kunststoffe und Teppiche an. Entfernen Sie die Flüssigkeit schnellstmöglich mit einem feuchten Tuch und reichlich kaltem Wasser. Falls sich das AdBlue bereits kristallisiert haben sollte, benutzen Sie warmes Wasser und einen Schwamm. Nicht entfernte AdBlue-Reste kristallisieren nach einer gewissen Zeit und können die betroffene Oberfläche beschädigen.
• Führen Sie Nachfüllflaschen oder Nachfüllkanister nicht permanent im Fahrzeug mit, da bei Undichtigkeit austretendes AdBlue den Fahrzeuginnenraum beschädigen kann.
• Lassen Sie AdBlue nicht an die Kleidung kommen. Bei Kontakt mit dieser Flüssigkeit sofort mit viel Wasser abwaschen.

Hinweis Beachten Sie auch die Hinweise
des AdBlueHerstellers für die Verwendung und Lagerung.

AdBlue an der Zapfsäule nachfüllen

Gilt für: Fahrzeuge mit selektiver katalytischer Reduktion

► Öffnen Sie die Tankklappe, Abb. 347.

► Drehen Sie die Verschlusskappe des Einfüllstutzens linksherum heraus, Abb. 351

â–º Tanken Sie AdBlue, bis die Zapfpistole erstmalig abschaltet .

► Verschließen Sie den Einfüllstutzen , Nacharbeiten

VORSICHT

• Der Griff der Zapfpistole muss beim Tankvorgang nach unten ausgerichtet sein. Ansonsten schaltet die Zapfpistole nicht automatisch ab in Vorarbeiten auf.


• Tanken Sie nicht weiter, wenn die vorschriftsmäßig bediente automatische Zapfpistole erstmalig abschaltet. Das AdBlue-Tanksystem könnte überfüllt werden und AdBlue austreten Vorarbeiten
  auf .

AdBlue mit dem Kanister nachfüllen

Gilt für: Fahrzeuge mit selektiver katalytischer Reduktion

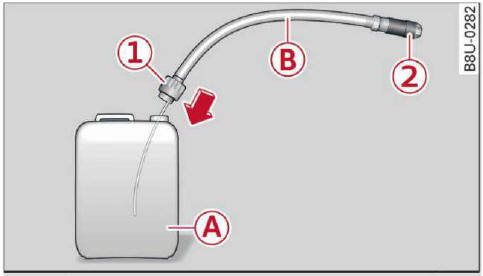

Abb. 352 Kanister mit aufschraubbarem Schlauch

► Entfernen Sie den Deckel des Nachfüllkanisters in Vorarbeiten auf,
in Vorarbeiten auf .

â–º Drehen Sie das Schlauchende rechtsherum auf
die Öffnung des Kanisters .

â–º Entfernen Sie die Abdeckkappe vom anderen Ende
des Schlauchs .

► Setzen Sie das Schlauchende auf den Einfüllstutzen
am Fahrzeug und drehen Sie ihn bis zum Anschlag rechtsherum fest.

► Heben Sie den Kanister an und kippen Sie ihn dann. Halten Sie den Kanister gekippt, bis er leer ist oder keine Flüssigkeit mehr in den Tank läuft.

► Nehmen Sie den Kanister ab und verschließen Sie den Einfüllstutzen, Nacharbeiten.

VORSICHT Verwenden Sie nur Nachfüllkanister,
die für Ihr Fahrzeug zugelassen sind. Bei der Verwendung anderer Systeme kann aufgrund von Undichtigkeit AdBlue austreten.

Hinweis

• Ihr Fachbetrieb informiert Sie, welche Nachfüllkanister für Ihr Fahrzeug zugelassen sind.
• Ein zulässiger Nachfüllkanister beinhaltet 5 Liter AdBlue.

AdBlue mit der Flasche nachfüllen

Gilt für: Fahrzeuge mit selektiver katalytischer Reduktion

► Entfernen Sie den Deckel der Nachfüllflasche
in Vorarbeiten auf , in Vorarbeiten
auf .

► Drehen Sie die Flasche bis zum Anschlag rechtsherum auf den Einfüllstutzen.

► Um die Flasche zu entleeren, drücken Sie leicht gegen den Flaschenboden. Halten Sie den Flaschenboden gedrückt, bis die Flasche leer ist oder keine Flüssigkeit mehr in den Tank läuft.

► Nehmen Sie die Flasche ab und verschließen Sie den Einfüllstutzen, Nacharbeiten.

VORSICHT Verwenden Sie nur Nachfüllflaschen,
die für Ihr Fahrzeug zugelassen sind. Bei der Verwendung anderer Systeme kann aufgrund von Undichtigkeit AdBlue austreten.

Hinweis

• Nachfüllflaschen sind bei Ihrem Fachbetrieb erhältlich.
• Eine zulässige Nachfüllflasche beinhaltet ca. 1,9 Liter AdBlue.

Nacharbeiten

Gilt für: Fahrzeuge mit selektiver katalytischer Reduktion

Einfüllstutzen schließen

► Schrauben Sie den AdBlue-Verschluss rechtsherum auf den Einfüllstutzen, bis der AdBlue-Ver-schluss hörbar einrastet in Vorarbeiten
auf in Vorarbeiten auf.

► Drücken Sie zum Schließen auf die linke Seite der Tankklappe, bis sie hörbar einrastet.

Nach dem Nachfüllen

Das Fahrzeug muss gefahren werden, damit das nachgefüllte AdBlue vom System erkannt wird. Dieser Vorgang kann mehrere Minuten dauern.

► Wenn kein AdBlue mehr im Tank vorhanden war und eine Reichweite von 0 km im Display angezeigt wurde, schalten Sie für ca. 30 Sekunden die Zündung ein und starten Sie erst danach den Motor.

Hinweis Bei sehr niedrigen Außentemperaturen
kann AdBlue im Tank gefrieren. Eine Nachbetan-kung kann somit nicht erkannt werden und das System informiert Sie weiterhin über den niedrigen AdBlue-Füllstand. Die Meldung erlischt, sobald der Tank wieder aufgetaut ist.
