Audi Q7 - Bedienungsanleitung: Kopf-Airbags
Beschreibung der Seiten-Airbags
![](images/books/70/29/img7.jpg)

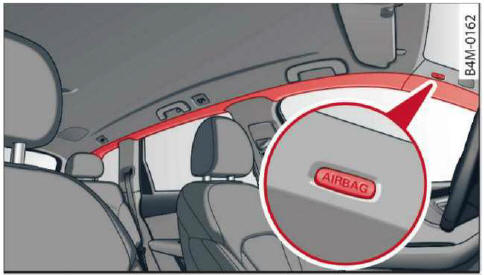

Abb. 343 Einbauort der Kopf-Airbags oberhalb der Türen
Die Kopf-Airbags befinden sich an beiden Seiten im Fahrzeuginnenraum oberhalb
der Türen Abb. 343. Die Einbauorte sind jeweils mit dem Schriftzug „AIRBAG" gekennzeichnet.
Das Kopf-Airbag-System bietet zusammen mit den Dreipunkt-Sicherheitsgurten und
den Seiten-Airbags einen zusätzlichen Schutz für den Kopf-und Halsbereich der Insassen
bei Seitenkollisionen mit höherer Unfallschwere
in
Wichtige Sicherheitshinweise zum Kopf-Airbag-System auf.
Zusammen mit weiteren konstruktiven Maßnahmen (z. B. Querverstrebungen in den
Sitzen, stabile Fahrzeugstruktur) ist das Kopf- und Seiten-Airbag-System die konsequente
Weiterentwicklung des Insassenschutzes bei Seitenunfällen.
Funktion der Kopf-AirbagsDas Verletzungsrisiko für Kopf und Oberkörper wird bei Seitenkollisionen
durch voll aufgeblasene Airbags reduziert.
![](images/books/70/29/img8.jpg)

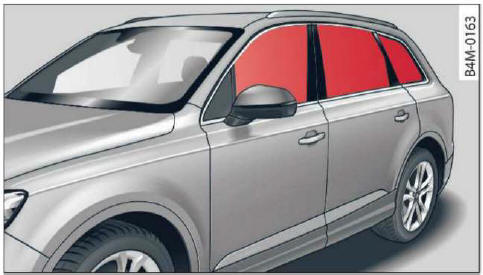

Abb. 344 Aufgeblasene Kopf-Airbags
Bei bestimmten Seitenkollisionen wird das Kopf-Airbag-System ausgelöst Abb. 344.
Je nach Unfallsituation können weitere Airbag-Systeme ausgelöst werden.
Wird das System aktiviert, füllt sich der Luftsack mit Treibgas und überspannt
den Seitenfenster-bereich der äußeren Sitzplätze einschließlich der Türsäulen. Der
Anprall des Kopfes auf Innen-raumteile oder Gegenstände außerhalb des Fahrzeugs
wird durch den aufgeblasenen Kopf-Airbag gedämpft. Durch die Verringerung der Kopfbelastung
und durch weniger stark ausgeprägte Kopfbewegungen werden außerdem die Belastungen
des Halses vermindert.
Das Aufblähen des Airbags erfolgt in Sekundenbruchteilen und mit hoher Geschwindigkeit,
um bei einem Unfall den zusätzlichen Schutz bieten zu können.
Wichtige Sicherheitshinweise zum Kopf-Airbag-SystemDer richtige Umgang mit dem Airbag-System reduziert erheblich die Verletzungsgefahr!
ACHTUNG
- Im Austrittsbereich der Kopf-Airbags dürfen sich keine Gegenstände befinden,
damit sich die Luftsäcke ungehindert entfalten können.
- An den Kleiderhaken im Fahrzeug darf nur leichte Bekleidung aufgehängt werden.
In den Taschen der Kleidungsstücke dürfen sich keine schweren und scharfkantigen
Gegenstände befinden. Außerdem dürfen Sie zum Aufhängen der Kleidung keine Kleiderbügel
verwenden.
- Zwischen den Personen und dem Wirkungsbereich der Kopf-Airbags dürfen sich
keine weiteren Personen (z. B. Kinder) oder Tiere befinden. Außerdem sollte
keiner der Insassen während der Fahrt den Kopf aus dem Fenster lehnen oder Arme
und Hände aus dem Fenster halten.
- Die Sonnenblenden dürfen nicht zu den Seitenscheiben geschwenkt werden,
wenn daran Gegenstände wie z. B. Kugelschreiber oder Garagentoröffner befestigt
sind. Bei Auslösung des Kopf-Airbags könnten Sie durch diese Gegenstände verletzt
werden.
- Die Airbagsteuerung arbeitet mit Sensoren, die sich in den vorderen Türen
befinden. Um die Funktion der Seiten-Airbags nicht zu beeinträchtigen, dürfen
an den Türen und den Türverkleidungen keine Veränderungen (z. B. nachträglicher
Einbau von Lautsprechern) vorgenommen werden. Beschädigungen an den vorderen
Türen können zu einer Beeinträchtigung der Systemfunktion führen. Alle Arbeiten
an den vorderen Türen sollten nur durch einen Fachbetrieb vorgenommen werden.
- In den hinteren Türen dürfen nur Sonnenschutzrollos verwendet werden, die
den Austrittsbereich des Airbags freihalten und ihn in seiner Wirkung nicht
beeinträchtigen.
- Durch den Einbau von nicht geeignetem Zubehör im Bereich der Kopf-Airbags
kann bei einer Airbagauslösung die Schutzfunktion des Kopf-Airbags erheblich
beeinträchtigt werden. Beim Entfalten des aktivierten Kopf-Airbags können unter
Umständen Teile des verwendeten Zubehörs in das Wageninnere geschleudert und
dadurch Fahrzeuginsassen verletzt werden.
- Alle Arbeiten am Kopf-Airbag sowie Aus-/ Einbau von Systemteilen wegen anderer
Reparaturarbeiten (z. B. Dachinnenverkleidung ausbauen) dürfen nur von einem
Fachbetrieb vorgenommen werden, da es sonst zu einer Funktionsstörung des Airbag-Systems
kommen kann.
