Nissan Micra (2002) - Reparaturanleitung: Zylinderkopf aus-und einbauen
Dieselmotor
Ausbau
- Kühlmittel ablassen.
- Keilriemen ausbauen.
- Zahnriemen ausbauen entsprechendes kapitel.
- Vorderes abgasrohr vom krümmer abschrauben.
- Alle schläuche, leitungen und glühkerzenkabel abziehen.
- Luftkanal sowie luftfilter ausbauen.
- Gaszug ausbauen.
- Halterung am ansaugkrümmer abschrauben.
- Führungsrohr für ölmeßstab abschrauben.
![Nissan Micra - Ausbau](images/books/485/8/index.30.gif)

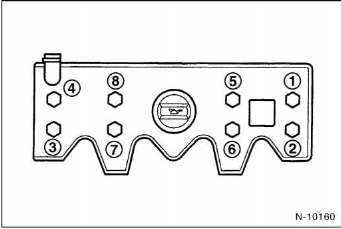

- Zylinderkopfdeckel abschrauben, dazu schrauben in numerischer
reihenfolge von 1 bis 8 lösen.
![Nissan Micra - Ausbau](images/books/485/8/index.31.gif)

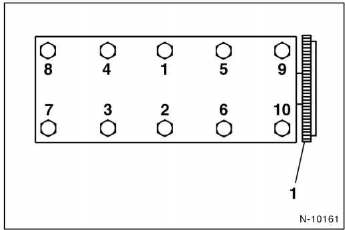

- Zylinderkopfschrauben in 3 durchgängen in umgekehrter
reihenfolge von 10 bis 1 herausdrehen:
- Durchgang: schrauben 1/2 umdrehung lösen.
- Durchgang: schrauben 1 umdrehung lösen.
- Durchgang: schrauben herausdrehen.
- Zylinderkopf mit krümmer vom zylinderblock abheben.
1 - Schwungrad.
Einbau
- Zylinderkopffläche auf risse und verformungen prüfen.
- Zylinderkopffläche mit stahllineal und fühlerblattlehre auf
verzug prüfen. Die unebenheiten dürfen maximal 0,05
mm betragen.
- Zylinderkopfdichtung mit beschriftung nach oben auflegen.
- Länge der zylinderkopf-dehnschrauben messen, bei
überschreitung der maximal-länge schrauben durch
neue ersetzen: sechskantschrauben - 197,5 mm, torxschrauben
- 1 9 7 , 1 mm.
- Bei allen zylinderkopfschrauben gewinde und auflagefläche
mit molykote g rapid plus bestreichen.
- Zylinderkopf auf zylinderblock auflegen, schrauben eindrehen
und in 2 stufen in numerischer reihenfolge von 1
bis 10 festziehen abbildung n-10161:
- Stufe mit drehmomentschlüssel: 40 nm.
- Stufe mit starrem schlüssel weiterdrehen: 255 - 265.
- Zahnriemen einbauen entsprechendes kapitel.
- Ventilspiel prüfen entsprechendes kapitel.
- Zylinderkopfdeckel anschrauben, dazu schrauben in 2
stufen in numerischer reihenfolge von 1 bis 8 festziehen,
siehe abbildung n-10160.
- Stufe: 1/2 umdrehung.
- Stufe: 10nm.
- Vorderes abgasrohr anschrauben.
- Einspritzleitungen anschrauben.
- Der weitere einbau erfolgt in umgekehrter ausbaureihenfolge.
Hinweis: in diesem kapitel wird der 1,5-l-dieselmotor
behandelt. Die obenliegende nockenwelle im zylinderkopf
wird beim dieselmotor durch einen zahnriemen angetrieben.
Der dieselmotor kam im mai ...
Dieselmotor
Achtung: das prüfen und das einstellen des ventilspiels erfolgen bei kaltem motor.
Prüfen
Zylinderkopfdeckel abschrauben in kapitel "zylinderkopf aus- und einbauen ...
