Nissan Micra (2002) - Reparaturanleitung: Wischerarme vorn aus- und einbauen

Nissan Micra (2002) - Reparaturanleitung / Scheibenwischeranlage / Wischerarme vorn aus- und einbauen

Ausbau

Lage der scheibenwischer im ruhezustand (endablagestellung) auf der scheibe mit klebeband markieren, damit die scheibenwischerarme in gleicher stellung wieder eingebaut werden.
Wischerarme abschrauben und von den wischerachsen abziehen, vorher abdeckkappen mit schmalem schraubendreher abhebein beziehungsweise hochklappen.

Einbau

Ist die verzahnung auf der wischerwelle verschmutzt, diese mit einer harten nylonbürste säubern.

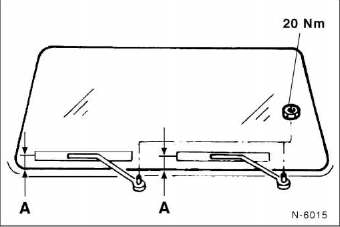

Wischerarme in endlagestellung auf die wischerlager schieben und mit 20 nm festschrauben. In endlagestellung sollen die scheibenwischer einen abstand von a = 25 +- 8 mm zur scheibendichtung haben.
Abdeckkappen auf die wischerachsen aufdrücken beziehungsweise herunterklappen.
Funktion der wischeranlage überprüfen.

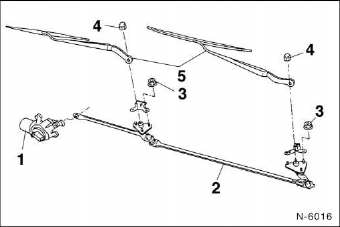

Scheibenwischerantrieb vorn

Nissan Micra - Scheibenwischerantrieb vorn

Wischermotor
wischerrahmen
mutter, 10 nm
mutter, 20 nm
wischerarme

Wischermotor und -gestänge vorn aus- und einbauen

Ausbau

Batterie-massekabel (-) von der batterie abklemmen.
Achtung: dadurch werden die elektronischen speicher gelöscht, wie zum beispiel der motorfehlerspeicher oder radiocode. Vor dem abklemmen der batterie sollten auch die hinweise im kapitel "batterie aus- und einbauen " durchgelesen werden.
Wischerarme ausbauen.
Wasserkastenabdeckung ausclipsen/abschrauben und abnehmen.
Mehrfachstecker am wischermotor abziehen. Der wischermotor sitzt an der spritzwand auf der rechten seite im motorraum.

Nissan Micra - Ausbau

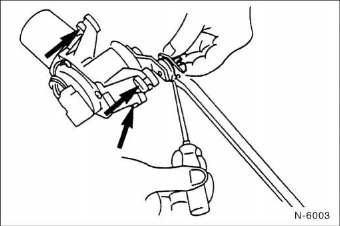

Gestänge mit breitem schraubendreher vom kurbelarm abhebein.
Wischermotor mit 3 schrauben - pfeile - abschrauben.

Achtung: falls die kurbel vom wischermotor abgenommen werden soll, vorher stellung der kurbel zum halter markieren (ausrichtmarkierung).

Einbau

Wird ein neuer wischermotor eingebaut, motor vor dem einbau in parkstellung bringen. Dazu mehrfachstecker anschließen und motor etwa 1 minute laufen lassen. Anschließend motor mit wischerschalter ausschalten und in endstellung laufen lassen. Mehrfachstecker abziehen.
Kurbel am motor entsprechend der angebrachten markierung am halter mit 15 nm anschrauben.
Gestänge an der kurbel aufdrücken und wischermotor mit 10 nm anschrauben.
Mehrfachstecker aufschieben.
Wasserkastenabdeckung einclipsen/anschrauben.
Wischerarme einbauen.
Batterie-massekabel ( - ) anklemmen.
Funktion der wischeranlage überprüfen.
Falls vorhanden, zeituhr einstellen sowie diebstahlcode für das radio eingeben.

Störungsdiagnose scheibenwischergummi

Wischbild	Ursache	Abhilfe
Schlieren	Wischgummi verschmutzt	Wischgummi mit harter nylonbürste und einer Waschmittellösung oder spiritus reinigen
	Ausgefranste wischlippe, gummi ausgerissen oder abgenutzt	Wischgummi erneuern
	Wischgummi gealtert, rissige oberfläche	Wischgummi erneuern
Im wischfeld verbleibende Wasserreste ziehen sich sofort zu perlen zusammen	Windschutzscheibe durch lackpolitur oder ol verschmutzt	Windschutzscheibe mit sauberem putzlappen und einem fett-ol-silikonentferner reinigen
Wischerblatt wischt einseitig gut - einseitig schlecht, rattert	Wischgummi einseitig verformt, kippt nicht mehr"	Neues wischgummi einbauen
	Wischerarm verdreht, blatt steht schief auf der scheibe	Wischerarm vorsichtig verdrehen, bis richtige, senkrechte stellung erreicht ist
Nicht gewischte flächen	Wischgummi aus der fassung herausgerissen	Wischgummi vorsichtig in die fassung einsetzen
	Wischerblatt liegt nicht mehr gleichmäßig an der scheibe an, da federschienen oder Bleche verbogen	Wischerblatt ersetzen. Dieser fehler tritt vor allem bei unsachgemäßem montieren eines Ersatzblattes auf
	Anpreßdruck durch wischerarm zu gering	Wischerarmgelenke und feder leicht einölen oder neuen arm einbauen

Scheibenwischergummi ersetzen

Die scheibenwischergummis sind bei schlechtem wischbild zu ersetzen. Im handel werden sowohl komplette scheibenwischerblätter (wischergummi mit träger) als auch einzelne wischgummis angeb ...
