Audi Q7 - Bedienungsanleitung: Laden
Allgemeines
Gilt für: Fahrzeuge mit Plug-in-Hybrid-Antrieb
Zum Laden stehen zwei Varianten zur Verfügung:
- Laden an öffentlichen Ladesäulen mit speziellem Ladekabel .
- Laden an Haushalts- und Industriesteckdosen mit dem Audi e-tron Ladesystem
«.
Umgebungsbedingungen für den Umgang mit dem Ladesystem
- Betriebstemperatur -25 °C bis +35 °C
- Luftfeuchtigkeit 5 % bis 95 % nicht kondensierend
- maximal 4000 m über NN
- geschützt gegen Staub und Spritzwasser (IP54)

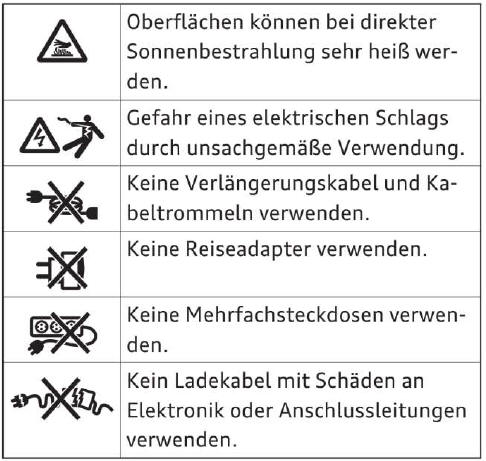

Warnhinweise für den Umgang mit dem Ladesystem
![](images/books/70/9/img49.jpg)
ACHTUNG
Nicht fachgerecht installierte Steckdosen können beim Laden der Hochvoltbatterie
über
den Fahrzeugladeanschluss zu Stromschlag oder Brand führen.
- Montage und Erstinbetriebnahme des Hausanschlusses für das Audi e-tron Ladesystem
dürfen nur von einer qualifizierten Elektro-fachkraft durchgeführt werden. Die
Elektro-fachkraft ist dabei für das Einhalten der bestehenden Normen und Vorschriften
vollständig verantwortlich.
- Vergewissern Sie sich, dass der gewählte La-deanschluss für eine Entnahme
der angegebenen Stromstärke geeignet ist.
- Vergewissern Sie sich, dass die Haushaltssteckdose geerdet und vor Wasser
geschützt ist.
- Das Audi e-tron Ladesystem darf nur in ordnungsgemäß geerdeten Stromnetzen
betrieben werden. Der Betrieb in nicht geerdeten Netzen (z. B. IT-Netze) ist
nur mit dem Audi e-tron Ladesystem ohne Schutzleiterüberwachung möglich.
- Sicherheitshinweise in der Montageanleitung der Audi Lade-Dock* oder des
Audi Ladeclips* beachten.
ACHTUNG
Falscher Umgang mit den Steckerkontakten kann zu Stromschlag oder Brand
führen.
- Die Kontakte am Fahrzeugladeanschluss und des Audi e-tron Ladesystems nicht
berühren.
- Keine Gegenstände in den Fahrzeugladeanschluss oder in das Audi e-tron Ladesystem
einführen.
- Steckdosen und Steckerverbindungen vor Feuchtigkeit, Wasser und anderen
Flüssigkeiten schützen.
ACHTUNG
Die Verwendung eines beschädigten oder fehlerhaften Ladekabels sowie einer
beschädigten oder fehlerhaften Steckdose, eine unsachgemäße Verwendung des Audi
e-tron Ladesystems oder ein Nichtbeachten der Sicherheitshinweise können Kurzschlüsse,
Stromschläge, Explosionen, Brände oder Verbrennungen verursachen.
- Beschädigtes und/oder verschmutztes Audi e-tron Ladesystem nicht verwenden.
Kabel und Steckverbindung vor Nutzung auf Beschädigungen und Verschmutzung prüfen.
- Das Audi e-tron Ladesystem ausschließlich an fachgerecht installierten und
unbeschädigten Steckdosen sowie fehlerfreien Elekt-roinstallationen anschließen.
- Keine Verlängerungskabel, Kabeltrommeln, Mehrfachsteckdosen und (Reise-)Adapter
verwenden.
- Das Audi e-tron Ladesystem während eines Gewitters von der Infrastruktur
trennen.
- Keine Veränderungen oder Reparaturen an elektrischen Bauteilen vornehmen.
- Das Audi e-tron Ladesystem und die Stecker niemals in Wasser tauchen.
- Das Audi e-tron Ladesystem ausschließlich dann reinigen, wenn die Bedieneinheit
vollständig vom Stromnetz und vom Fahrzeug getrennt ist. Zur Reinigung ein trockenes
Tuch verwenden.
ACHTUNG
Die Bauteile des Audi e-tron Ladesystems können Funken auslösen und dadurch entflammbare
oder explosive Dämpfe entzünden.
- Um das Risiko von Explosionen, insbesondere in Garagen zu reduzieren, sicherstellen,
dass sich die Bedieneinheit beim Laden mindestens 50 cm über dem Boden befindet.
- Das Audi e-tron Ladesystem nicht in explosionsgefährdeten Bereichen verwenden.
- Das Audi e-tron Ladesystem ist ausschließlich zur Verwendung bei Audi Fahrzeugen
und Fahrzeugen des Volkswagen Konzerns geeignet. Der Einsatz des Geräts bei
Fahrzeugen anderer Hersteller ist nicht freigegeben.
.
VORSICHT Vergewissern Sie sich, dass
Sie für das jeweilige Land immer den geeigneten Netzstecker für das Audi e-tron
Ladesystem mit sich führen. Weitere Informationen erhalten Sie bei Ihrem Fachbetrieb.
Hinweis Verwenden Sie zum Laden
Ihres Fahrzeugs nur die werkseitigen Ladekabel von Audi oder des Volkswagen Konzerns.
- Für einen unterbrechungsfreien Ladebetrieb wird empfohlen, nur an Steckdosen
zu laden, welche über einen separat abgesicherten Stromkreis angeschlossen sind.
- Es wird empfohlen NEMA-Steckdosen mit einer Nennstromstärke von mindestens
30 A oder Industriesteckdosen nach IEC 60309 zum Laden zu verwenden und die
Ladestrombegrenzung auf 100% einzustellen.
- Beim Laden der Hochvoltbatterie über die Haushaltssteckdose/Industriesteckdose
kann die Elektroinstallation bis zu ihrer maximalen Leistungsfähigkeit belastet
werden. Es wird empfohlen, die zum Laden benutzten Elektroinstallationen regelmäßig
von einer Elektrofachkraft überprüfen zu lassen.
- Während des Ladebetriebs kann es zu Einschränkungen beim Empfang der fahrzeugeigenen
Radio- und TV-Empfangssysteme kommen.
