Audi Q7 - Bedienungsanleitung: Sicherungen
Sicherungen wechseln
Eine durchgebrannte Sicherung ist am durchgeschmolzenen Metallstreifen erkennbar.
![](images/books/70/34/img6.jpg)

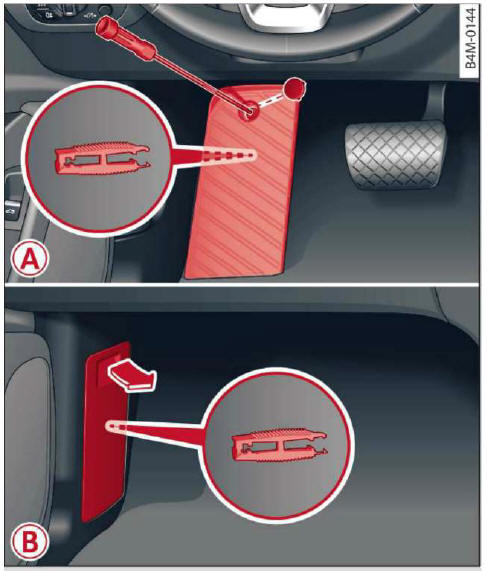

Abb. 381
Fahrerfußraum (Linkslenker):
Fußstütze,
Beifahrerfußraum (Rechtslenker): Abdeckung
![](images/books/70/34/img7.jpg)

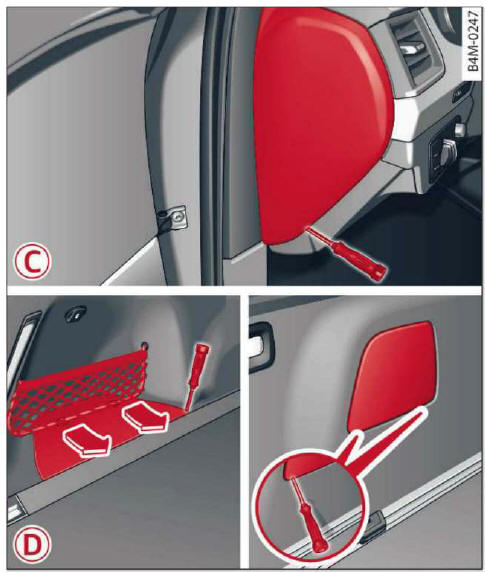

Abb. 382
Cockpit Fahrerseite (Linkslenker/Rechtslenker):
Abdeckung,
Gepäckraum links: Abdeckung (Ausschnitt
rechts nur bei Plug-in-Hybrid-Antrieb*)
Die Sicherungen befinden sich im Fußraum unter der Fußstütze (Linkslenker)
Abb. 381 bzw. hinter einer Abdeckung
(Rechtslenker)
. Weitere Sicherungen
befinden sich an der Stirnseite des Cockpits (Fahrerseite)
Abb. 382 und unter der linken Abdeckung
im Cepäckraum
.
► Schalten Sie die Zündung und alle Verbraucher aus.
â–º Finden Sie in den folgenden Tabellen heraus, welche Sicherung zu dem Verbraucher
gehört.
â–º Entnehmen Sie aus dem Bordwerkzeug den Schraubendreher und den umsteckbaren
Torx-einsatz.
► Entfernen Sie die Fußstütze bzw. die entsprechende Abdeckung.
► Ziehen Sie ggf. den farbigen Kunststoffbügel aus dem Sicherungsträger, Abb.
383. Der Kunststoffbügel kann danach entsorgt werden.
► Nehmen Sie die Klammer von der Rückseite der Fußstütze
bzw. der Abdeckung
![](images/books/70/6/img3D.jpg)
â–º Ziehen Sie die Sicherung mit der Klammer heraus
â–º Ersetzen Sie die durchgebrannte Sicherung nur durch eine Sicherung gleicher
Stärke.
► Bringen Sie die Fußstütze bzw. die Abdeckung wieder an.

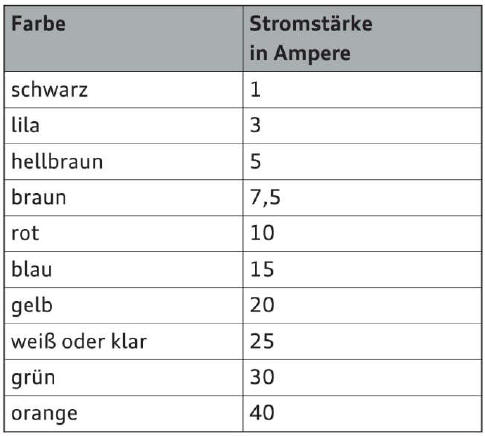

Farbkennzeichnung der Sicherungen
![](images/books/70/34/img8.jpg)
ACHTUNG Reparieren
Sie Sicherungen nicht und ersetzen Sie niemals eine durchgebrannte Sicherung durch
eine Sicherung mit höherer Amperezahl. Es können Schäden an der elektrischen Anlage
auftreten - Brandgefahr!
VORSICHT
Brennt eine neu eingesetzte Sicherung nach kurzer Zeit wieder durch, muss die elektrische
Anlage so schnell wie möglich von einem Fachbetrieb überprüft werden.
Hinweis
- Nicht belegte Sicherungsplätze sind in den folgenden Tabellen nicht aufgeführt.
- Einige der in den folgenden Tabellen aufgeführten Ausstattungen gehören
nur zu bestimmten Modellausführungen oder sind Mehrausstattungen.

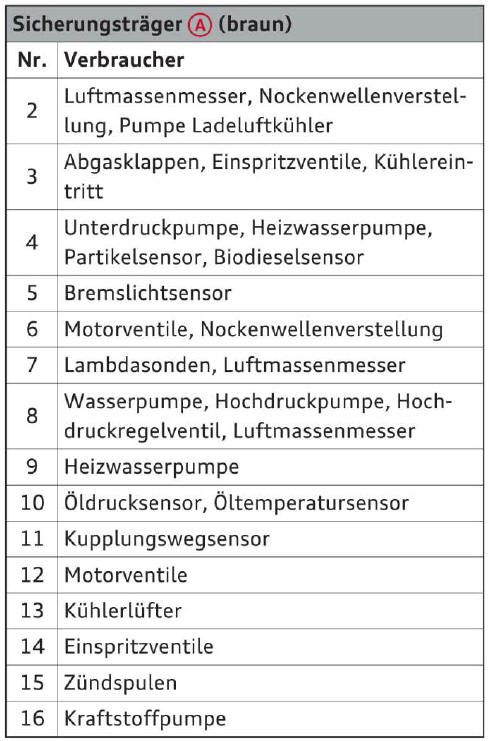

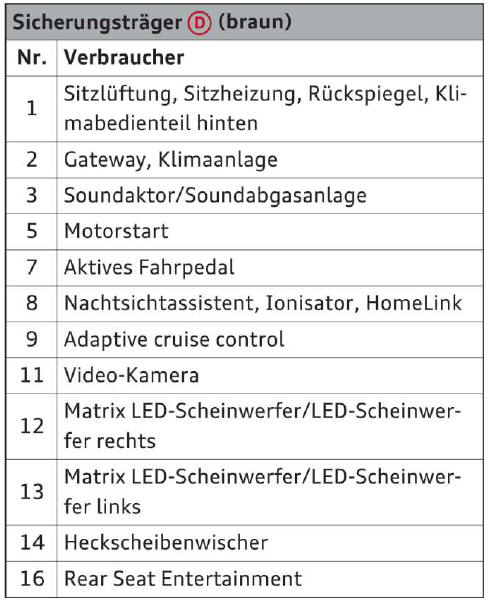

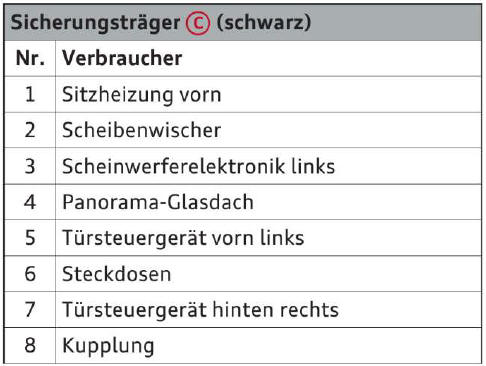

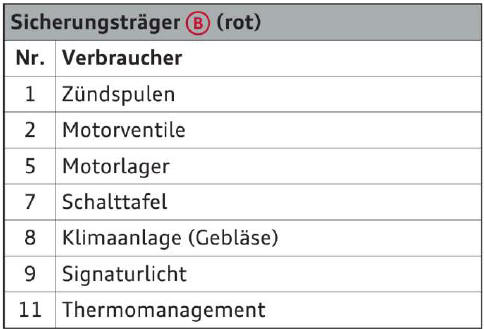

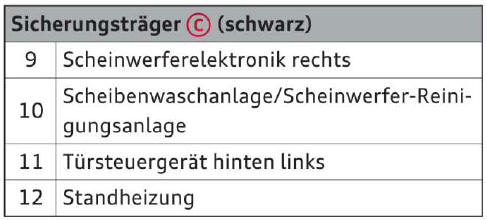

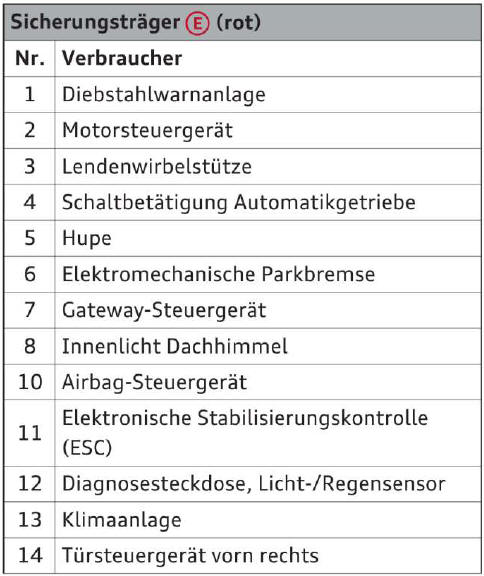

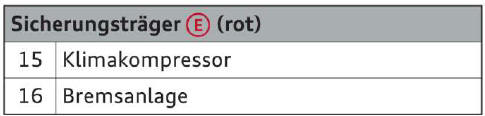

Sicherungsbelegung - Fahrer-/Beifahrer-fußraum![](images/books/70/34/img9.jpg)

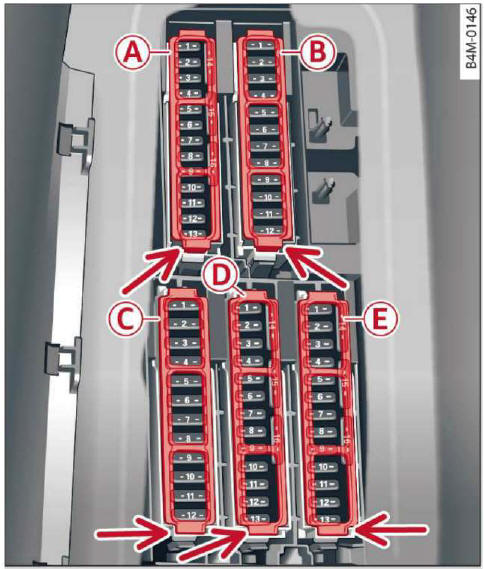

Abb. 383 Fahrerfußraum (Linkslenker): Sicherungsträger mit Kunststoffbügel
![](images/books/70/34/imgA.jpg)

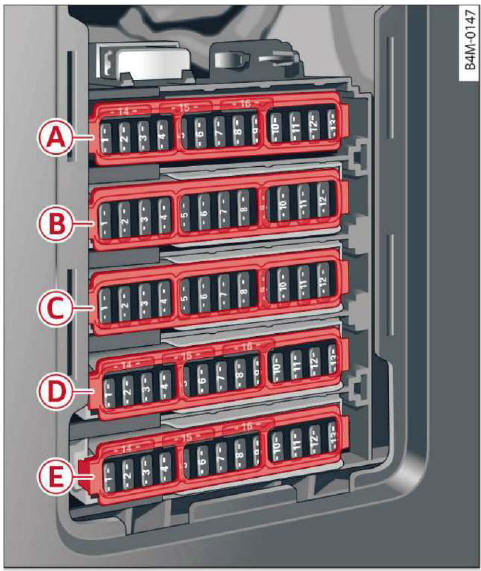

Abb. 384 Beifahrerfußraum (Rechtslenker): Sicherungsträger mit Kunststoffbügel
![](images/books/70/34/imgB.jpg)
![](images/books/70/34/imgC.jpg)
![](images/books/70/34/imgD.jpg)
![](images/books/70/34/imgE.jpg)
![](images/books/70/34/imgF.jpg)
![](images/books/70/34/img10.jpg)
![](images/books/70/34/img11.jpg)

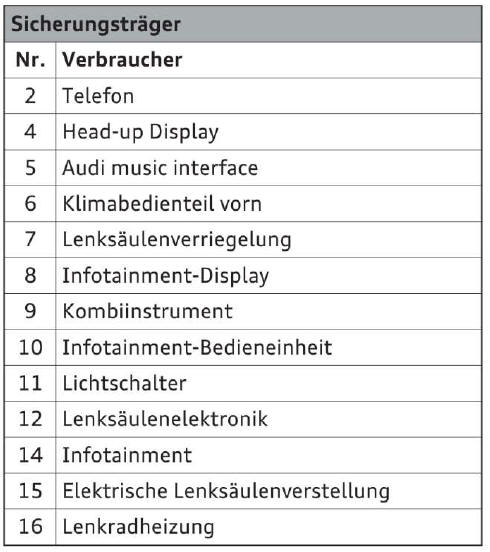

Sicherungsbelegung - Cockpit Fahrerseite![](images/books/70/34/img12.jpg)

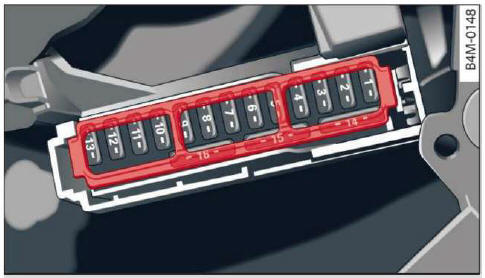

Abb. 385 Cockpit Fahrerseite: Sicherungsträger mit Kunststoffbügel
![](images/books/70/34/img13.jpg)

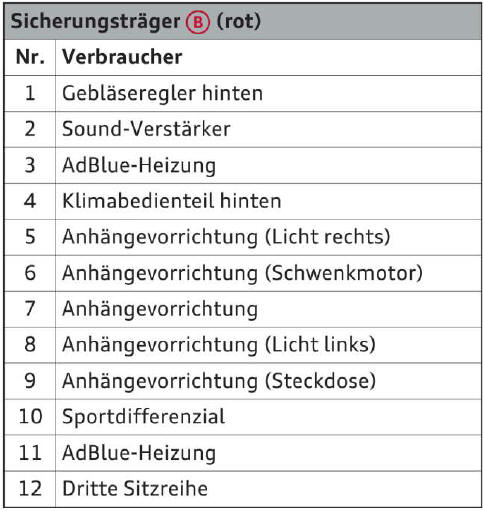

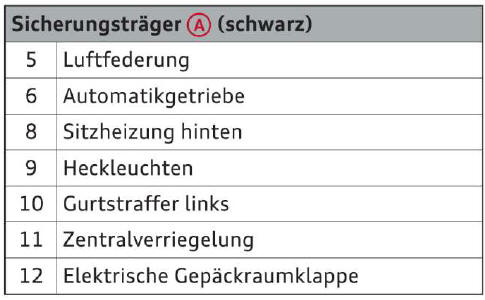

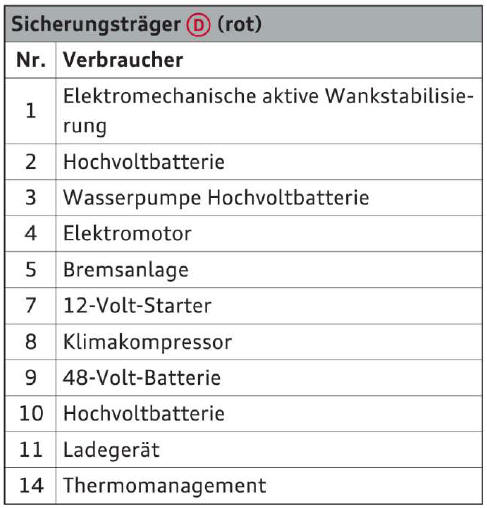

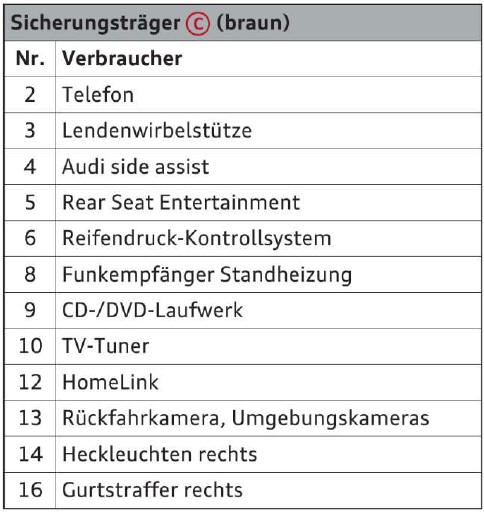

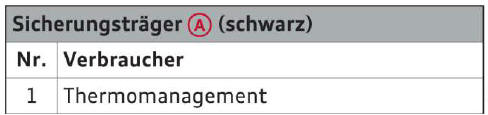

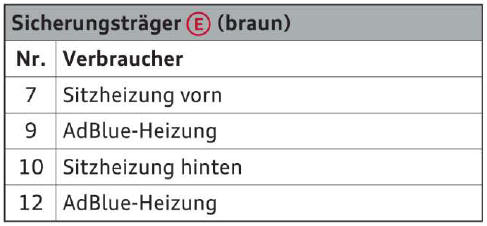

Sicherungsbelegung - Gepäckraum links![](images/books/70/34/img14.jpg)

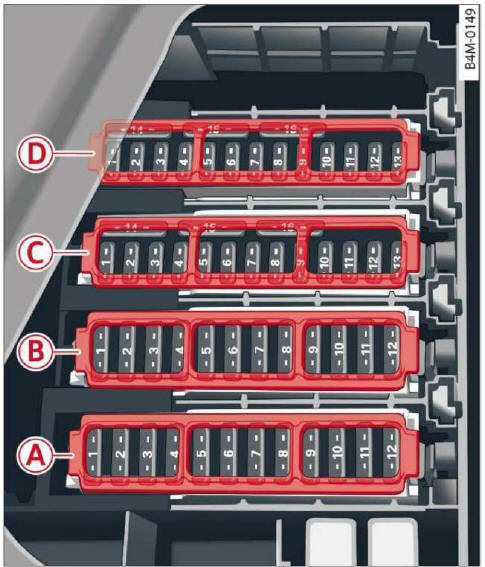

Abb. 386 Cepäckraum links: Sicherungsträger mit Kunststoffbügel

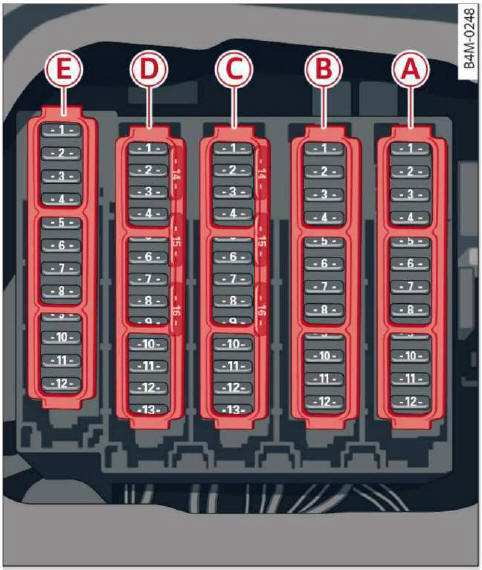

![](images/books/70/34/img15.jpg)
Abb. 387 Cepäckraum links: Sicherungsträger mit Kunststoffbügel (Plug-in-Hybrid-Antrieb*)
![](images/books/70/34/img16.jpg)
![](images/books/70/34/img17.jpg)
![](images/books/70/34/img18.jpg)
![](images/books/70/34/img19.jpg)
![](images/books/70/34/img1A.jpg)
![](images/books/70/34/img1B.jpg)
